GK106（英伟达公司制造的核心芯片）

显卡核心

开普勒架构GK104核心的GTX 680来了，GK107也已经爆了，但不知道大家发现没有，顶级的（暂时称它为顶级吧）GK104拥有1536个核心，而GK107则只有384个CUDA核心，这中间的差距可真不小，又有谁来填补呢？今天这一谜题的答案终于CUDA揭晓，国外友站3DCenter开始了新一轮的爆料，

在这二者中间将会有一款GK106核心

其规格完整规格摆在了我们的面前。

GK106是Nvidia公司精视（Geforce）系列显示适配器中的图形处理和加速核心芯片（GPU）中的一款中端核心。以这个核心作为GPU的显卡有Nvidia2012年10月推出的显卡Geforce GTX660。GTX660属于开普勒架构中的中端类型，由于GTX660 Ti使用旗舰核心GK104，所以稍微低一些的公版产品GTX660就不得不使用中端核心GK106来满足Nvidia产品线的需要。GK106核心已经伴随各种厂家的公版产品上市。

按照3Dcenter网站的爆料,

GK106核心将采用台积电28nm工艺制造，核心面积210mm2

GK106核心将拥有四组SMX单元（也就是768个CUDA核心）、2组GPC单元、64个纹理单元、24个光栅单元、搭配2GB GDDR5显存，显存位宽192bit

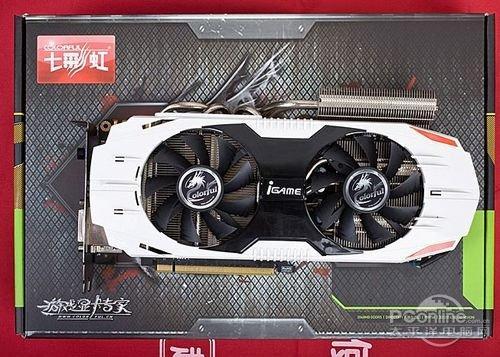

七彩虹GTX660烈焰战神

另两个核心

开普勒架构会使用和费米架构截然不同的流处理器设计，但同时又保留类似的“等级制度”，从而确保更高的并行度，强化通用计算能力。看来，NVIDIA的确是认准了并行计算这条路，准备坚定不移地走下去。

GK104 SIMD体系设计中有4个图形处理集群(GPC)，每个集群内划分为4个流式处理器阵列(SM)，然后每个阵列内包含96个流处理器(SP)，这就是总共96×4×4=1536个流处理器。

纹理和几何方面，每个SM阵列中配备8个纹理单元，总计128个，ROP光栅单元则是整个核心32个

。

显存方面和之前说的一样，256-bit位宽，2GB GDDR5容量。

再看频率，核心与流处理器同步定在950MHz，不再像这么多年来那样异步运行，而显存频率比费米时代有所改进但还是没AMD那么快，等效为5000MHz，带宽160GB/s——相比于Radeon HD 7970 264GB/s差了不少。

浮点性能上，GK104单精度最高2.9TFlops，双精度最高486GFlops，二者比例大约为6:1。相比之下，Radeon HD 7970的单双精度浮点性能分别为3.79TFlops、947GFlops，基本上是4:1。

最后，同样采用28nm工艺的GK104核心面积估计约为340平方毫米，但具体晶体管数量未知(传闻多达60亿个但太离谱了)——AMD Tahiti核心晶体管43.1亿个，面积365平方毫米。

GK107在2011年9月采样，GK107将出现在各种N13 GeForce M GPU和N14 Quadro GPU当中。此外，GK107将作为D14或GeForce600进入桌面市场。

GK107官方设计图

GK107桌面版会有代号D14M2-20的GK107-200和代号D14P1-10的GK107-300两个变种。 GK107-300将搭载的GDDR3或GDDR5显存，而GK107-200会搭载512MB DDR3显存。

乍看之下，GK107 PCB和散热器非常类似于GeForce GT440(基于GF108)，PCB尺寸非常相似。和GeForce GT440类似，GK107将配备一个128位内存接口。散热片+风扇系统也将是类似，采用酷冷至尊11个叶片轴流风扇。GK107桌面版将抛弃传统的VGA接口，以1个DVI-I DL、1个DVI-D或HDMI接口取代，并且有可能集成迷你DP或迷你HDMI接口。

GK107两个产品都将被命名为GeForce GT 6X0，在AMD A系列APU(网购最低价 275.0元)和英特尔HD IGP不断蚕食入门级市场的情况下，GK107桌面版很可能是NVIDIA推出的最后入门级桌面GPU产品。

GK107的性能要比费米的入门级核心性能每时钟高10%^[4]。
