作用:前端螺纹起连接作用,后端没有螺纹处起定位作用。它的横向承载能力远高于普通螺栓,而轴向承载能力和普通螺栓相同

中文名

铰制孔螺栓

外文名

die Passschraube

功能

前端螺纹起连接作用,后端没有螺纹处起定位作用。

运用领域

冶金,传动,纺织,连接。

螺栓

普通螺栓能承受载荷

普通螺栓

基本尺寸一般不一样

螺栓

普通螺栓能承受横向和轴向的载荷,但横向的载荷承受方法主要是靠预紧力矩带来的摩擦力,而铰制孔螺栓也是能承受横向和轴向载荷,横向载荷的承受方法是靠螺栓本身的抗剪强度,它的横向承载能力远高于普通螺栓,而轴向承载能力和普通螺栓相同。

普通螺栓

普通螺栓螺杆部分直径与其孔之间的基本尺寸一般不一样,(一般孔尺寸比螺栓尺寸大0.5~1毫米)所以不能叫配合。它靠螺栓的预紧力防止被联接件的相对滑动和运动。当被联接件间有相对滑动时,预紧力便转化为摩擦力,防止其运动,因此需要较大的预紧力。

铰制孔

铰制孔螺栓联接,螺杆部分直径与其孔之间的基本尺寸一样,是过渡配合(不是间隙配合)。当被联接件间有相对滑动时,依靠螺栓本身的抗剪作用,防止其运动,因此只需要较小的预紧力。

德语: die Passschraube 密配螺栓,铰孔螺栓

die Schraube 螺栓

铰制孔应用环境

铰制孔螺栓应用范例:用于在振动载荷条件下,利用摩擦传力的结构,宜用铰制孔螺栓(靠零件形状传力)。

用途范围

主要用于连接的地方:冶金,传动,纺织,连接。

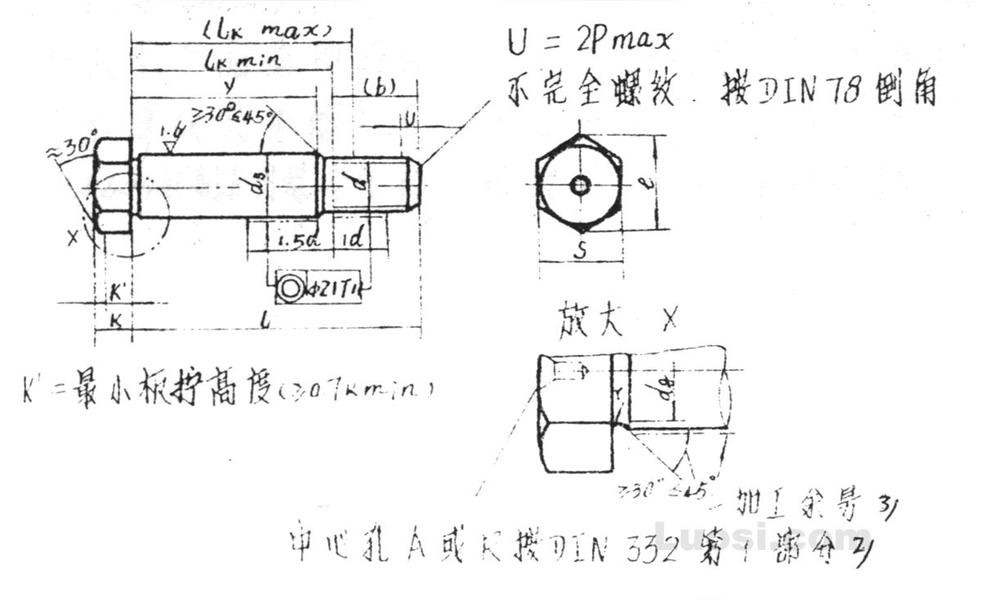

铰制螺栓制作及应用

铰制孔螺栓

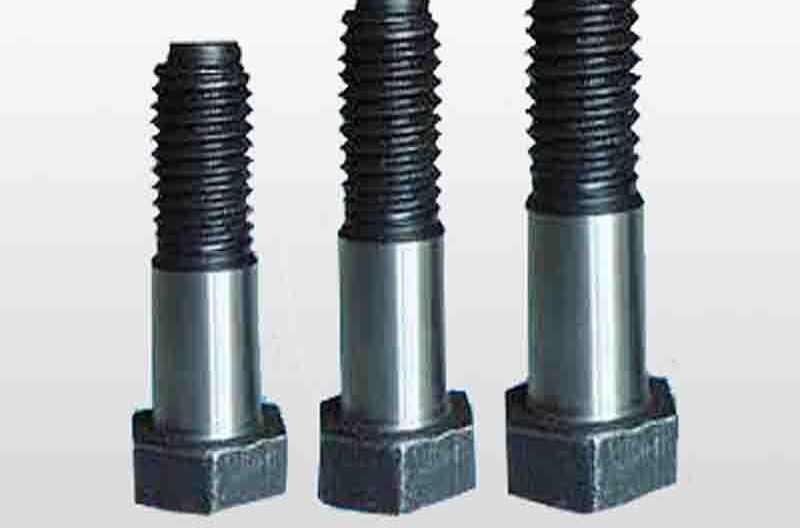

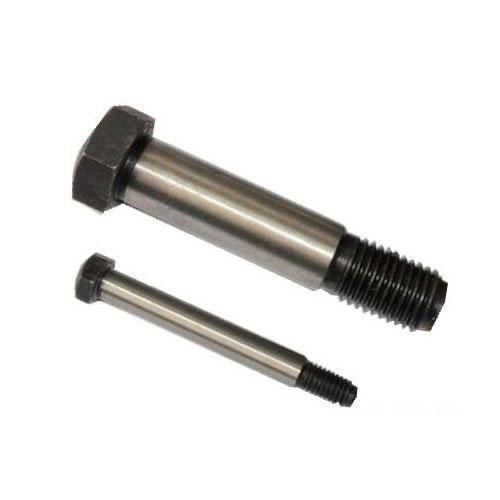

铰制孔螺栓实物
