LPC2103 是16/32 位ARM7TDMI-S CPU 微控制器，它内部带有32KB 的高速Flash存储器，128 位宽度的存储器接口和独特的加速结构，因此能够在最大时钟速率下运行32 位代码。

LPC2103适用于访回控制器和POS机等小型应用系统，具有较小的封装和极低的功耗；由于它内置了宽范围的串行通信接口(2 个UARTSPI.SSP和2个IC)和8KB的片内SRAM,因此在通信网关和协议转换器中也可采用LPC2103 作为主控芯片。由于其具有32/16 位定时器,增强型10 位ADC,定时器输出匹配PWM 特性，多达13 个边沿、电平触发的外部中断,32 条高速GPIO,使得LPC2103 微控制器特别适用于工业控制。

速度

速度可达70MHz

特点

微控制器在一个小LQFP48 包装

特点

※ 16-bit/32-bit ARM7TDMI-S微控制器在一个小LQFP48 包装.

※ 8 kB的片内静态RAM和32 kB片上闪存程序内存. 128-bit宽度接口/加速器可实现高速70 MHz操作.

※ ISP/IAP通过片内引导程序软件。单个Flash扇区或整片擦除100 ms和256字节编程1 ms.

※ 嵌入式ICE RT提供实时与片内RealMonitor软件调试.

※ 该10-bit的A / D转换器提供8个模拟输入转换时间，低至2.44µs。每通道和专用的结果寄存器，以尽量减少中断开销.

※ Two 32-bit定时器/联合七捕获外部事件计数器和七比较通道.

※ Two 16-bit定时器/ 3路捕获外部事件计数器和七比较通道.

※ 低功耗实时时钟(RTC)具有独立的电源和专用32千赫时钟输入.

※ 多个串行接口，包括两个UART (16C550),两个快速I2C(400 kbit / s）与缓冲和可变数据长度功能，SPI和SSP

※ 向量中断控制器，configurable优先级和向量地址.

※ 最多至32个5 V宽容快速通用I / O的pins.

※ 13边沿或电平触发的外部中断pins可用.

※ 70 MHz最大CPU时钟从可编程片上PLL可以以到10的MHz 25 MHz可能的输入频率和100µs建立时间

※ 片内集成振荡器与经营范围中的一个外部晶体从1 MHz到25 MHz.

※ 节电模式包括空闲模式，掉电与RTC主动模式，并掉电模式.

※ 单独使能/禁止外围功能以及周边时钟缩放额外的功率优化.

※ 处理器唤醒掉电模式，通过外部中断或RTC

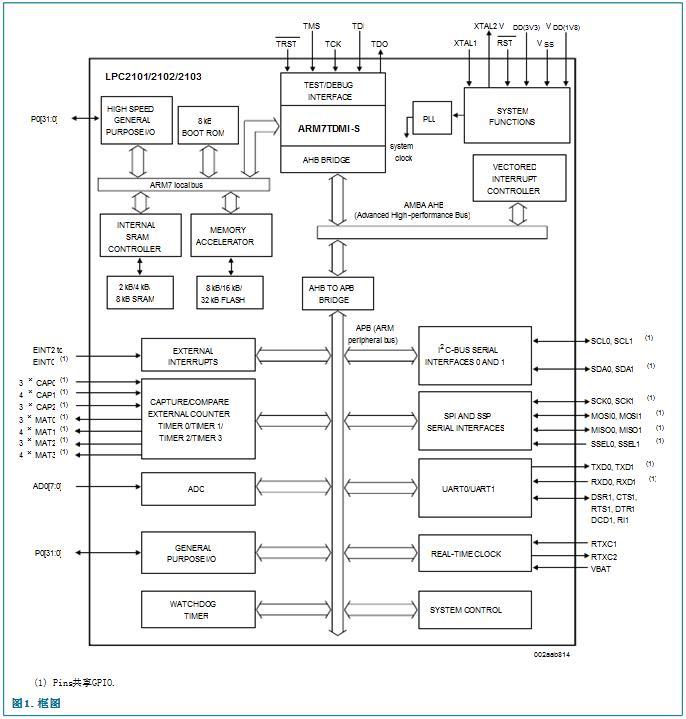

框图

芯片内部结构框图：

框图
