气弹簧（起支撑、高度调节等功能的工具）

基本介绍

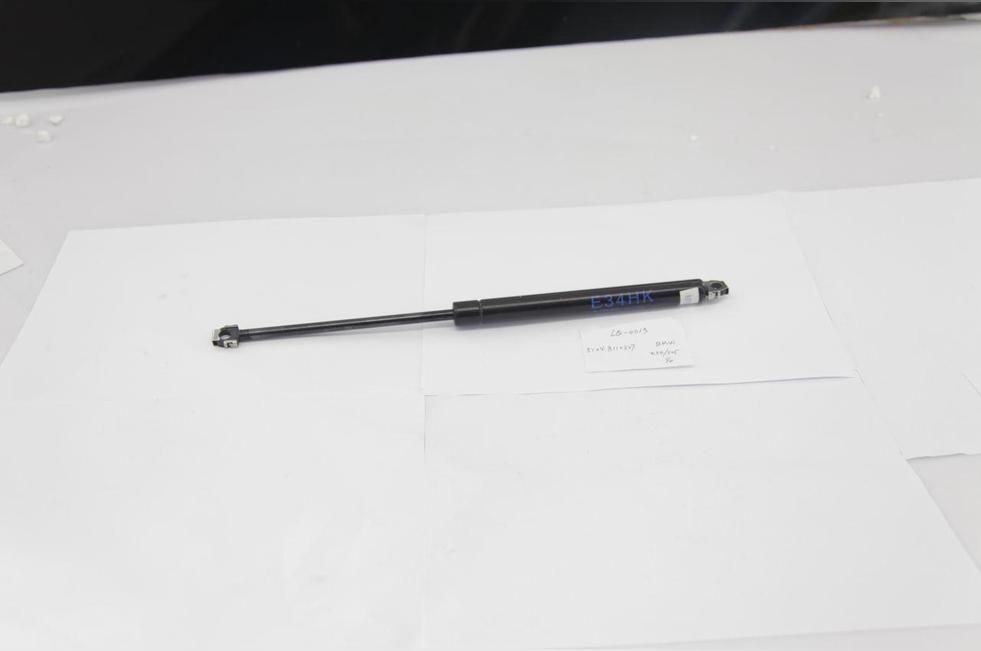

气弹簧是一种可以实现支撑、缓冲、制动、高度及角度调节等功能的零件，在工程机械中，主要应用于罩盖、门等部位。

气弹簧主要由活塞杆、活塞、密封导向套、填充物、压力缸和接头等部分组成，其中压力缸为密闭的腔体，内部充有惰性气体或者油气混合物，腔体内的压力是大气压的几倍或者几十倍。气弹簧作用时，利用活塞两侧存在的压力差，实现活塞杆的运动。气弹簧有不同的结构和类型，用以满足不同的使用需求，工程机械上主要使用压缩式气弹簧，该类气弹簧主要起支撑作用，只有最短、最长两个工作位置，在行程中无法自行停止。

分类

根据其特点及应用领域的不同，气弹簧又被称为支撑杆、气支撑、调角器、气压棒、阻尼器等。根据气弹簧的结构和功能来分类，气弹簧有自由式气弹簧、自锁式气弹簧、牵引式气弹簧、随意停气弹簧、转椅气弹簧、气压棒、阻尼器等几种。该产品在汽车、航空、医疗器械、家具、机械制造等领域都有着广泛地应用。

一、自由型气弹簧（支撑杆）（Lift gas spring）是应用最为广泛的气弹簧。它主要起支撑作用，只有最短、最长两个位置，在行程中无法自行停止。在汽车、纺织机械、印刷设备、办公设备、工程机械等行业应用最广。自由型气弹簧凭借其轻便、工作平稳、操作方便、价格优惠等特点，在汽车、工程机械、印刷机械、纺织设备等行业等到了广发的应用。或者高寒环境，酸性或者碱性环境等。

二、自锁型气弹簧（调角器、可控型气弹簧）（Lockable gas spring）在医疗器械上应用的最多。该种气弹簧借助一些释放机构可以在行程中的任意位置停止，并且停止以后有很大的锁紧力（可以达到10000N以上）。

三、随意停气弹簧（摩擦式气弹簧、平衡式气弹簧）主要应用在厨房家具、医疗器械等领域。它的特点介于自由型气弹簧和自锁型气弹簧之间：不需要任何的外部结构而能停在行程中的任意位置，但没有额外的锁紧力。主要是通过控制器（手柄或者拉线）达到效果。也可通过活塞杆的伸缩来实现。当用控制器调整在理想位置时停止，阀门会独立的关闭，活塞杆会锁定在所要求的位置。当锁定发生时，能实现锁定。但是如果超过了锁定力，锁定功能将不再有效。

四、转椅气弹簧（气压棒）主要应用在转椅上，起调节位置的作用。其特点是可控，需求量比较大。

五、牵引式气弹簧（拉力气弹簧）（

Gas traction springs

六、阻尼器（Damper）在汽车和医疗设备上都用得比较多，其特点是阻力随着运行的速度而改变。可以明显的对相连的机构的速度起缓冲作用。

阻尼器

另外，从材质上分还有普通钢气弹簧和不锈钢气弹簧。普通钢气弹簧用量最大，不锈钢气弹簧多用于环境要求比较苛刻的场所，比如食品机械，医疗器械，军事工业，高温特点及应用。

特性

气弹簧

评判质量

评判一个气弹簧的质量优劣主要从以下几个方面考虑：首先是其密封性，如果密封性不好会在使用过程中出现漏油、漏气等现象；其次是精确度，比如需要500N的气弹簧，有的厂家生产出来的力误差不超过2N，有的厂家的产品可能和实际需要的500N相差比较远；再次是使用寿命，其使用寿命以其可以完全伸缩的次数计算；最后就是在行程中的力值变化，理想状态下的气弹簧应该在整个行程中力值保持不变。但由于设计和加工的因素，使得气弹簧在行程中的力值不可避免地出现变化。而其变化的幅度是衡量一支气弹簧质量好环的重要标准，变化的幅度越小，说明气弹簧质量越好，反之则越差。

选择

压缩式气弹簧的接头有单片、单耳、双耳及万向球头等4种型式，依次为单片式、单耳式、双耳式及万向球头式。设计时应根据安装部位的具体情况及气弹簧规格，选择相匹配的接头型式。推荐使用万向球头式，此类气弹簧在工作过程中能自动调节连接角度，从而消除气弹簧工作中的侧向力，特别适合对安装精度要求较高的场合。若安装空间受限，可使用单耳式，该型气弹簧结构简单，安装所需空间小，但在工作过程不能消除由于不同轴所引起的侧向力，因此，需要另外设计气弹簧销轴与其进行连接。总之，无论选用何种接头型式，都要确保气弹簧安装后，门(罩盖)开合顺利，无干涉、卡滞现象。
