交叉圆柱镜(cross cylinder)是由两个屈光力大小相等,但符号相反的柱镜,柱镜轴向互相垂直叠加而成的。目前使用的交叉圆柱镜是按杰克逊(Jac-son)的设计原理制作的,因此又将交叉圆柱镜称为按杰克逊交叉圆柱镜(Jacson cross cylinder)。

中文名

交叉圆柱镜

外文名

cross cylinder

分类

器材

词性

名词

学科

物理学

简介

一般常用的交叉圆柱镜有

等几种规格,其中以

在精调散光时比较常用(综合验光仪)。

交叉圆柱镜是由

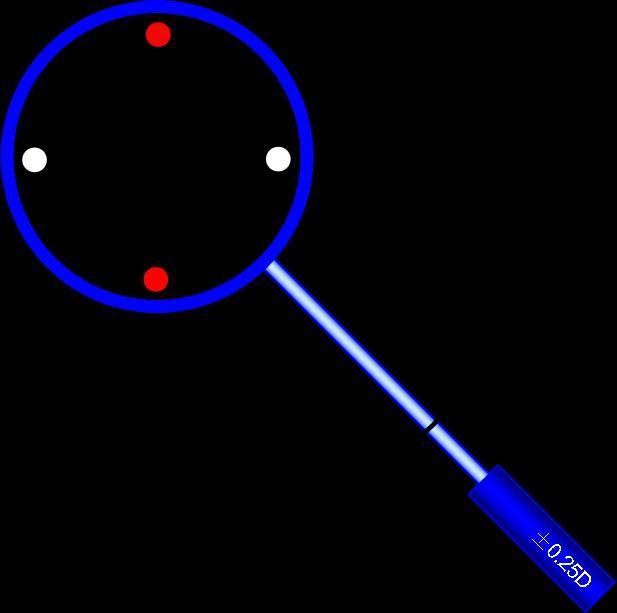

柱镜互相垂直叠加在一起组成的,为了方便识别轴向及柱镜屈光力符号,一般红点表示负柱镜轴向,在此方向有最大正屈光力;白点表示正柱镜轴向,在此方向有最大负屈光力。其中在

轴位之间中央处配有翻转手轮,由于有最大正屈光力和最大负屈光力的相互作用,因此在最大正屈光力和最大负屈光力中间也就是手轮处的屈光力相等但是符号相反,此处屈光力为0.

交叉圆柱镜
