HD5970实为5870X2，是AMD于2009年11月18日发布的双核心旗舰产品，虽然目前HD6990已经代替了它，并且新的HD7900系列以全面上市，但是它的性能依然不可小觑，虽然Radeon HD 5970是双芯单卡产品，但是其命名上抛弃了以往标注双芯产品的“x2”后缀，例如早期的Radeon HD 3870 x2和Radeon HD 4870 x2。不过我们可以把Radeon HD 5970看成是Radeon HD 5870和Radeon HD 5850的结合体，Radeon HD 5970在硬件规格上完全采用了两个Radeon HD 5870的规格；而在频率上Radeon HD 5970与Radeon HD 5850相同，核心、显存频率为725MHz/4000MHz。另外，hd5970也是现在最便宜且效率最具性价比的挖莱特币的矿卡，由于挖矿主要靠流处理器，其3200个流处理器远胜hd7970，所以2000元（2013年） 290w功耗的hd5970比3499元的hd7970（2013）更具性价比挖矿能力也比单核的hd7970强。hd5970由于最近潮热的莱特币而有所涨价，而且很厉害。

中文名

双核心旗舰产品

外文名

HD5970

待机功耗

42瓦

核心数量

双核心

显卡属性

桌面级

整机最大功耗

294瓦

产品介绍

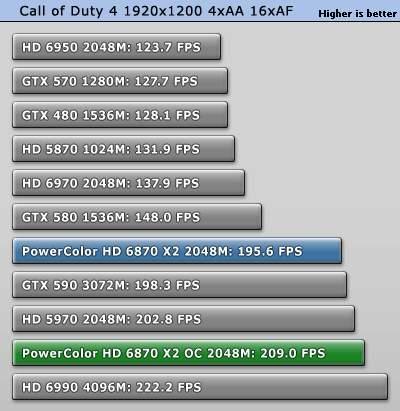

HD5970测试

该显卡具备1600*2个流处理单元、80*2个TAU、单精度浮点运算能力将达到惊人的4.64 TFLOPs；Radeon HD 5970搭配了2GB GDDR5显存，显卡预设核心/显存频率均比Radeon HD 5870低，为725/1000MHz(4000MHz DDR)，256bit*2的显存位宽，这样带宽将达到256GB/s。

RV870流处理器数量大幅激增，相对上一代RV770/RV790的800SPs有了翻倍设计，同时21.5亿的晶体管数量也相对有了2.2倍以上的增加，我们知道基于55nm工艺的RV770核心面积为260mm，如果想使用55nm工艺制造RV870核心，这几乎是一项可以实现但不切实际的做法，接近600mm的核心面积成本不菲。Radeon HD 4770的40nm核心——RV740为RV870奠定了量产基础，从而解决了RV870在工艺及成本上的问题。 Radeon HD 5970搭载的2颗RV870核心由台积电（TSMC）采用40nm工艺生产，每颗核心拥有1600个流处理器、32个光栅处理器和80个纹理单元。此次AMD的产品线升级，最重要的就是完美支持DirectX 11 API和Shader Model 5.0，而且值得一提的是DirectX 11 API中新加入了Direct Compute Shader，这也是微软在GPU通用计算上的一次大踏步跃进，而且这也证明GPU未来在通用计算领域的重要性。

相关参数

radeon HD5970

显卡属性桌面级

核心数量 双核心

显卡核心工艺 40纳米

显卡核心频率 725Mhz

显存带宽 256GB/s

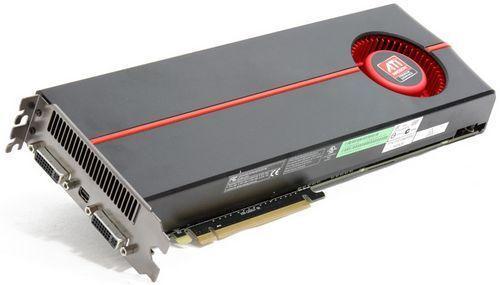

公版HD5970

显存频率 4000Mhz

显存位宽 512Bit

流处理单元 3200个

最大分辨率 2560×1600

整机最大功耗 294瓦

待机功耗 42瓦
