产品介绍

电力监测仪表是针对电力系统、工矿企业、公用设施、智能大厦的电力监控需求而设计的电压、电流、功率、功率因数和电能等仪表。智能电力监控仪表作为一种先进的智能化、数字化的前端采集元件，该电力仪表已广泛应用于各种控制系统、SCADA系统和能源管理系统中。智能电力监控仪表可以直接取代常规电力变送器及测量仪表。

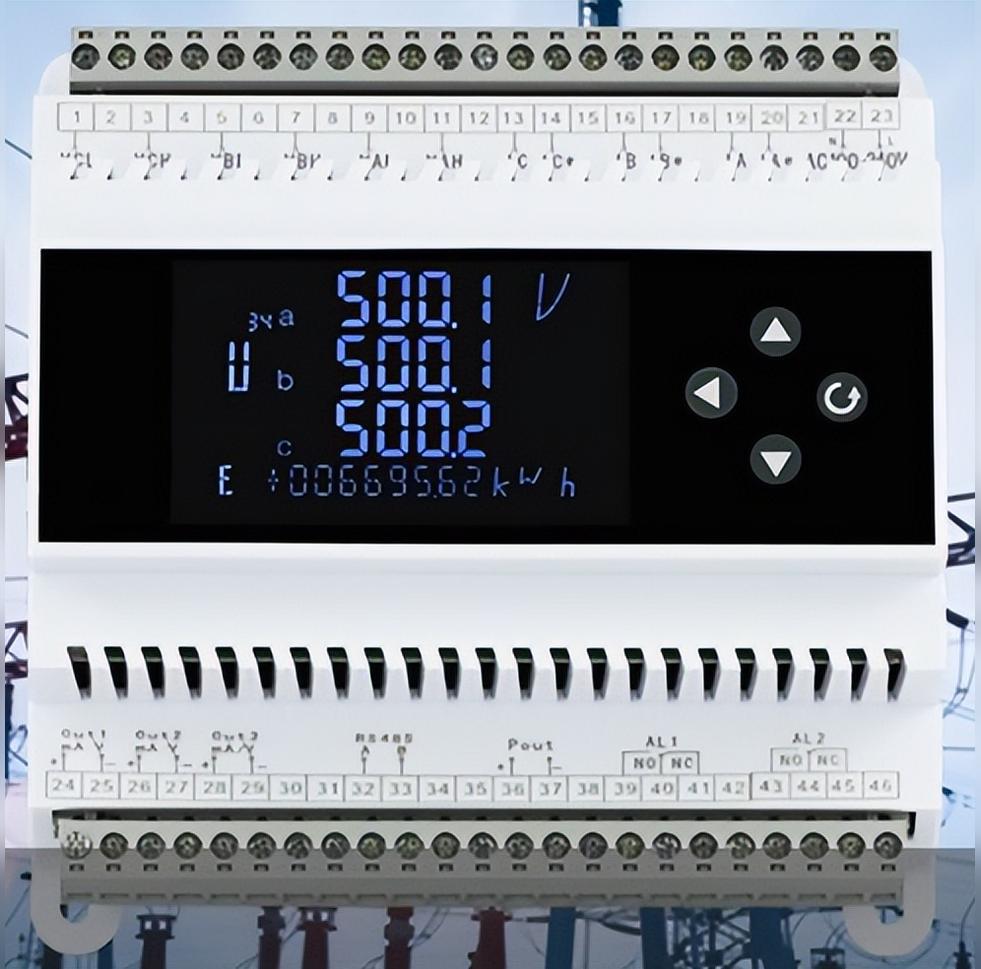

电力监测仪表

适用环境

工作温度：LCD显示：-10℃~+45℃；LED显示：-10℃~+55℃l储存温度：-20℃~+70℃等l相对湿度：≤93%RH，不结露，无腐蚀性气体场所l海拔高度：≤2500m

电磁兼容

静电抗干扰实验Ⅲ级（IEC61000-4-2）l辐射抗干扰试验Ⅲ级（IEC61000-4-3）l电快速瞬变脉冲群干扰试验Ⅳ级（IEC61000-4-4）l浪涌抗干扰试验Ⅳ级（IEC61000-4-5）l射频传导干扰试验Ⅲ级（IEC61000-4-6）l电磁场抗干扰试验Ⅲ级（IEC61000-4-8）

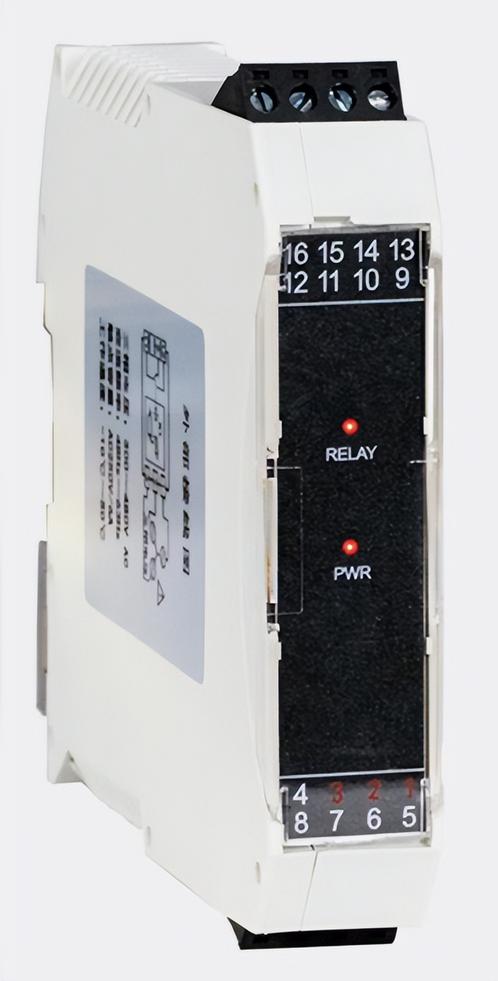

电力变送器

技术参数

电流输入

电流：1A、5A持续1.2倍，瞬时10倍/秒功耗<0.5VA

电压输入

电压：100V、220V、380V持续1.2倍，瞬时2倍/秒功耗<0.5VA

精度等级

电流、电压：0.5级频率：0.05Hz有功功率、有功电能：0.5级无功功率、无功电能：1.0级

绝缘电阻

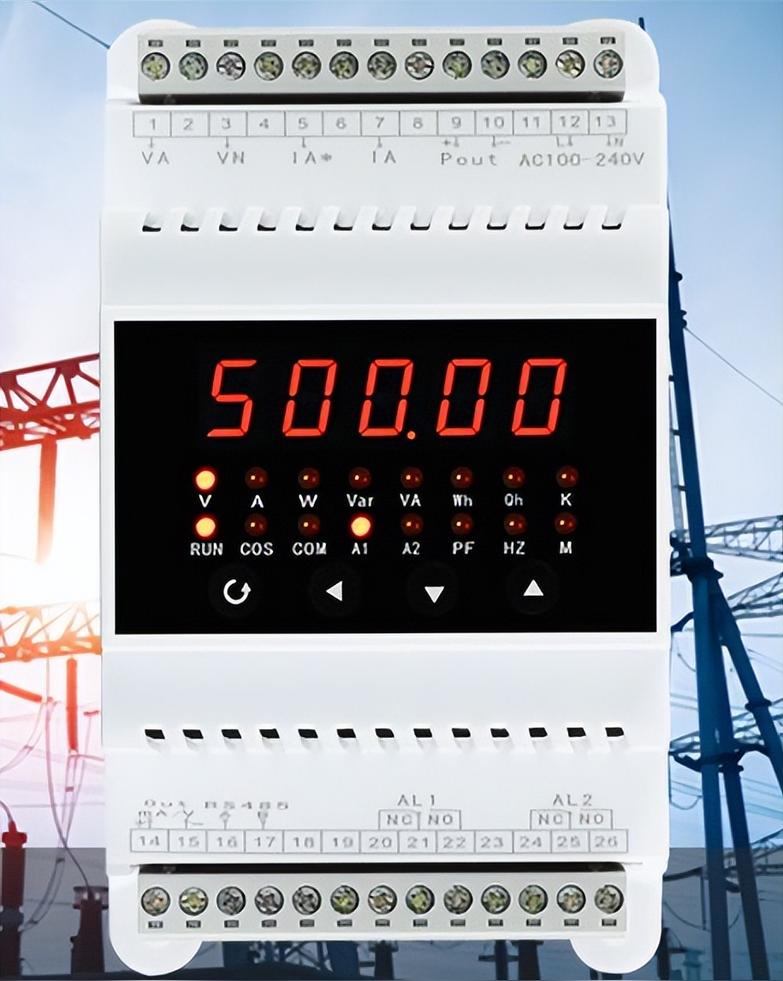

电力变送器

≥100MΩ

工频耐压

电源/输入/输出之间2kV/1min

平均无故障工作时间

≥50000h

电能

2路集电极开路的光耦脉冲

工作电源

工作范围AC80~270V或DC100-350V，45Hz~65Hz；功耗<1.2VA

模拟量输出

4-20mA、0-20mA、0-5V等

通讯

RS485接口MODBUS-RTU协议

开关量输入

无源干接点输入方式：内置电源，光耦隔离

开关量输出

继电器常开触点输出：1A/30VDC、2A/250VAC

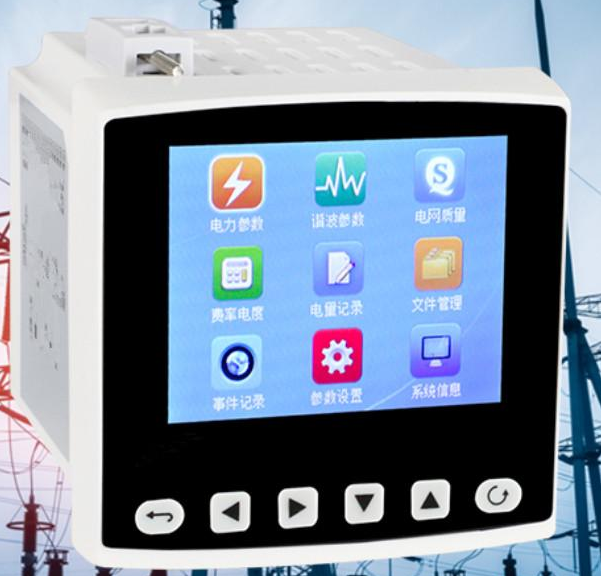

电力监测仪表
