三相电压表是测量三相电中的电压参数，一般用在高压配电柜和低压柜中。单位以V（volt)代表，中文伏特。

中文名

三相电压表

类别

配件

功能

测量三相电中的电压参数

运用领域

控制系统

原理

模/数转换器将测量电压值转换成数字形式

性质

软件调校、精度高、长期工作免调校

产品简介

三相电压表

三相电压表按显示

一般分两种显示：

1.数码管

2.液晶屏显示。

按安装方式分两种：

1、壁挂式

2、盘装式

功能及特性

产品特点

■有效值测量、整四位显示

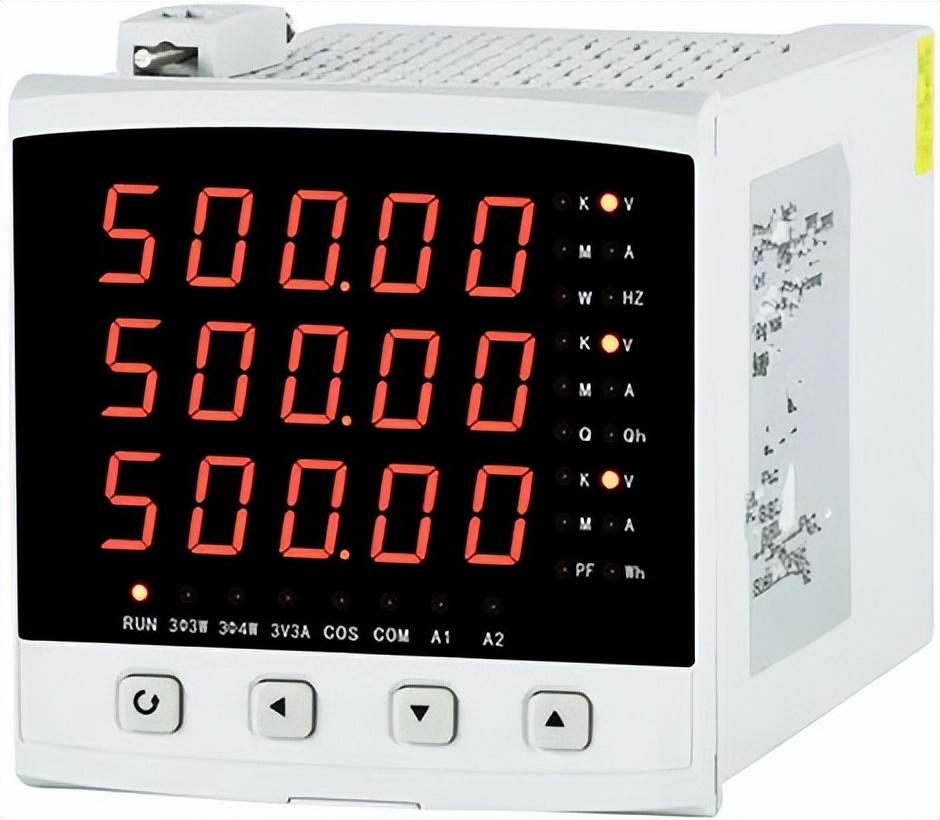

■三排LED同时显示A、B、C三相电压

■可选带上下限报警控制功能

■可编程通过面板按键任意调节显示值1~999.9

■可选带通讯功能、通讯地址、波特率。开关量输出

■软件调校、精度高、长期工作免调校

技术指标
输入输入电压：500V（特殊可订做）显示LED整四位，显示数据更新时间：1S
电流：5A、1A（特殊可订做）显示0~9999
过载持续1.2倍精度等级0.5%
瞬时：电压2倍/秒、电流10倍/秒隔离耐压2KV/50Hz/1min
扩展配互感器或分流器扩展量程绝缘电阻≥100MΩ
频率50Hz±10%平均正常工作时间≥9000h
展开表格尺寸
外形代号外形尺寸开孔尺寸
A(mm)B(mm)C(mm)D(mm)E(mm)
42方形12012080111111
6方形8080767676
96方形9696788181
72方形7272746767
展开表格

应用范围

控制系统、能源管理系统、变电站自动化、配电网自动化、楼宇自动化、工业自动化、小区电力监控、智能建筑、开关柜等。

注意事项

1.使用前，仪表需通电15分钟。

2.注意防止震动和冲击，不要在有超量灰尘和超量有害气体的地方使用。

3.输入导线不宜过长，如被测信号输入端较长时请试用双绞屏蔽线。

4.若信号伴随高频干扰，应在线里试用低频过滤器。

5.长时间存放未使用时，请每三个月通电一次不少于4小时。

6.长期保存应避开直射光线，宜存放在环境温度-25°C~55°C.

7.如仪表无显示，应先检查辅助电源，电压是否在范围内。

8.如显示不正常，检查输入信号是否正常及信号接线端是否拧紧。

9.除非PT有足够功率，否则不能使用PT信号同时作为辅助电源，以保证仪表正常工作。

10.CT回路中的电流接线端子螺丝务必拧紧，保证进/出线接触可靠，以免产生故障。

11.若要校验仪表，校验仪器应优于0.1级，才能保证校验精度。

三相电压表

三相数显电压表

三相数显电压表   是用模/数转换器将测量电压值转换成数字形式并以数字形式表示的仪表适合环境温度0～50℃湿度85%以下使用，在因磁场或高频仪器，高压火花，闪电等原因引起电压异常时，在外部请使用电源线滤波器或非线性电阻等干扰吸收电路。
