声发射信号采集卡是整个声发射系统中的核心硬件，采集卡的采样精度和采样速度决定了系统对声发射信号的获取能力。由最初的专用总线转变为ISA总线接口，并逐渐发展成今天的PCI总线接口，到现在PCIE的总线接口

包括

固定值设置

功能

声发射卡所处理的信号主要功能如下：

· 通道选择：

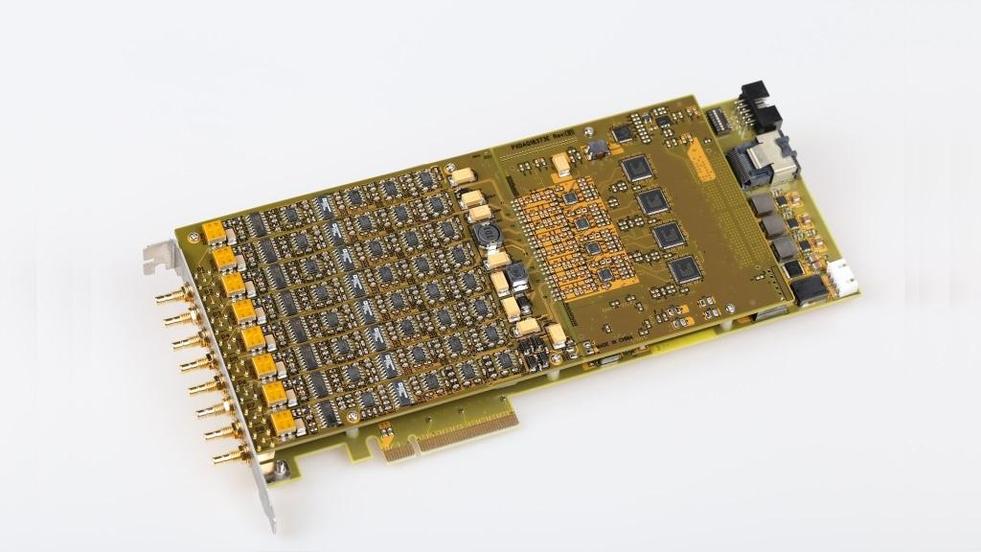

PXDAQ18373E

选择AE通道· A/D采样率设置：· Hit长度设置：· 门槛值设置：包括：固 定值设置，浮动及智能门槛值设置

· 在线门槛修正：

· 参数记录设定（8个外参数输入）：

· 疲劳循环计数设定：

· 带通滤波设定

这是数字化声发射卡的独有功能。4个高通包括1KHz, 20KHz，100KHz，200KHz；6个低通包括：100KHz，200KHz，400KHz，1MHz, 2MHz, 3MHz。4个低通与6个高通相互组合可组成19个频率滤波段。

· Hit驱动的AE特征设置

包括15个特征参数的设置及采集

· 时间驱动的参数设置及采集（8个）

· 三个重要的时间参数HDT、PDT、HLT的设置

· 前端滤波功能（对AE HIT特征）

对每个通道的上升时间，峰值计数，计数，能量，持续时间，幅度，平均频率等主要AE特征参数进行数字化滤波设置。对于不满足滤波设置要求的信号，将不予采集及处理。该功能对去除噪声信号或主动采集所关心的AE信号非常有用。

· 波形前端滤波

设置同上，满足滤波条件的AE波形进行记录。

· 图解滤波

在图形显示时进行多种数字滤波处理。

· 报警设置

· 声频设置

· 远程通讯功能

需要说明的是：带通滤波功能，前端滤波功能，波形前端滤波功能及PDT、HDT、HLP的选择设置，是基于几十年来大量的AE工程应用经验，对于各种环境下AE应用的噪声去除及采集所需要的有用AE信号非常有用。此外，增加的浮动门槛设定及智能门槛设定方式大大改进了传统的固定门槛设定的弊端，对复杂背景噪声下AE应用很有用。

采集/处理的主要参数:

Hit驱动参数——

1．幅度 Amplitude

2．能量 Energy

3．振铃计数 Counts

4．持续时间 Duration

5．RMS信号均方根值

6．ASL平均信号电平

7．上升时间 Rise time

8．峰值计数Counts to Peak

9．平均频率Average Frequency

10.回荡频率：Reverberation Frequency:(Count-Count to peak)/(duration- rise time)

11. 初始频率：Initiation (Counts to peak)/(rise time)

12. 信号强度：Signal strength

13. 绝对频率：Absolute Frequency

14. FFT质心：Centroid

15. Partial Power: 在FFT功率谱图上，给出不同频率段信号所占的百分比。

此外，Hit驱动的参数还包括Hit，外参数输入，循环计数，波形及FFT等。

需要说明的是：上述15个AE特征参数都是实时采集/分析/处理。并且都是由PXDAQ卡的硬件实现的。

时间驱动参数——

· RMS

· ASL

· 外参数输入 Parametrics

· 循环计数 Cycle Counter

· 门槛值 Threshold

· 绝对能量 Absolute energy

电压时间门功能

该功能用于疲劳试验关联载荷循环过程的AE采集。对于去除来自于裂纹表面的磨擦噪声，其他磨擦噪声非常有用。在其他公司的声发射卡中，该功能由独立的硬件来实现（选件）。在系统中，该功能已集成在卡上（非选件）。

系统由于采用标准的PCI总线结构，不但数据结果是开放式的，可单独形成AE特征参数及波形的ASCII格式。而且还可提供卡的底层开发环境即C语言动态连接库SDK 及用于LAB VIEW 开发的驱动程序PCI BOARD LAB VIEW DRIVERS。用户可根据不同需要进行硬件编程，开发出不同需要的实时采集处理系统。而且卡可嵌在其他系统或控制其他硬件构成的综合采集或控制系统，比如过程控制，柔性加工、综合诊断/控制系统。
