双组份灌胶机就是根据胶水的性质划分而来的，胶水采用了双组份ab胶液混合出胶的方式，双组份灌胶机是针对双液胶水的专用设备，一体的自动化操作、简单，生产效率高。

外文名

Two-component dispensing machine

领域

工程技术

学科

机械设备

工作原理

灌胶机设备的操作原理和点胶机的大致是相同的，由于采用了现代化的作业方式，操作简单易学。基本原理：两个尺寸相同的齿轮在一个紧密配合的壳体内相互啮合旋转，两个齿轮装在里面，齿轮的外径及两侧与壳体紧密配合。来自于挤出机的物料在吸入口进入两个齿轮中间，并充满这一空间，随着齿的旋转沿壳体运动，最后在两齿啮合时排出。

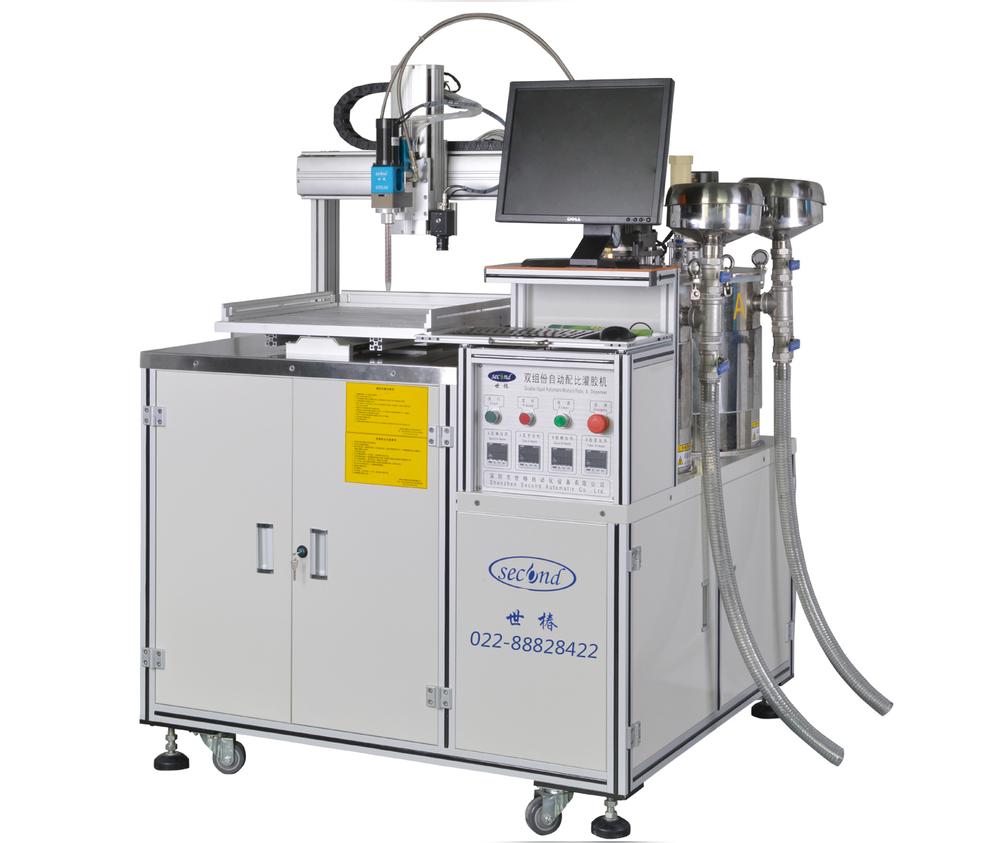

双组份灌胶机

灌胶机的操作方法以其简单灵活的特点，迅速占领了适合用于灌胶的各个行业。液体在齿轮泵的作用下，将胶液排出实现灌胶的过程。

对于粘度或密度在工艺中有变化的流体，这种泵不会受到太多影响。如果有一个阻尼器，比如在排出口侧放一个滤网或一个限制器，泵则会推动流体通过它们。如果这个阻尼器在工作中变化，亦即如果滤网变脏、堵塞了，或限制器的背压升高了，则泵仍将保持恒定的流量，直至达到装置中最弱的部件的机械极限。

供胶系统控制系统：PLC控制，触摸屏显示，出胶量、出胶速度等参数化设定；配比系统：双步进电机精确控制计量泵配比，比例可调;10:10-100:100混合系统：动态/静态方式；清洗系统：气、液两种清洗方式，可自动清洗混合装置及混合输送部件；报警系统：料缸配由高低液位感应装置，缺料及满料自动报警；并配有搅拌装置、加热恒温装置及真空脱泡功能；防 固 化：具有防固化、防呆及故障报警功能；存储功能：可存储多组灌注参数，实现多段灌注, 相同产品无需要重新编辑参数；输送方式：链条输送的方式，可与其它输送线连接；定位方式：自动定位装置，确保产品定位准确性；三轴系统·三轴系统采用梯形加减速、速度前瞻、微线段插补等技；

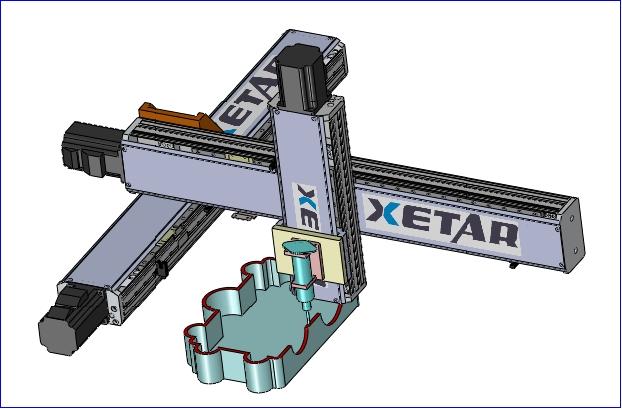

三轴系统

·枪阀控制出胶量；·可实现任意3维空间曲线的高速连续运动，脉冲频率可达5MHz；·高精度定位控制，重复定位精度可达+/-0.5个脉冲；·超大容量2G高速MiniSD文件存储器，可存储999个文件，每个文件65535点；·高速数据传输总线，采用230kb/s速率的工业RS485总线和480Mb/s的USB2.0总线；·卓越的示教功能。支持阵列展开、图形化浏览、旋转、三维椭圆、常用图形库插入、群组编辑等高级功能；·全面的点胶工艺解决方案，包括提前关胶、滞后开胶、斜拉上抬、运动中变速、封闭图形圈数设置等功能；·强大的PC兼容性，配合Logoshop软件，可以导入主流设计软件（如精雕、AutoCAD、CoralDraw等）生成的各种文件格式(如.NC、AI、 DXF、.JPG、.BMP、扫描仪等)；·以及实现与PC联机调试等功能。实现了图形化的所见即所得编程方式；·额定速度：≤300mm/s(X-Y-Z)；·重复精度：±0.05mm；·驱动方式：步进马达+同步带+线性滑轨；·控制方式：点到点，直线和圆弧差补；灌胶部分特点混合管俗称混胶头，点胶嘴，混料杆，螺旋管，螺旋棒，主要用于将双组份液体材料进行混合。其工作原理为：混合管内的螺旋棒由一连串的左、右旋叶片依序相互垂直紧密排列在套管内组成，流体通过混合管时，被连续的切割重组，一分为二、二分为四、四分为八便可将两种流体均匀的自动混合，为双组份液体混合提供了一种低成本的解决方案，采用混合管能节省人工，减少浪费、大幅度的提高生产率和降低生产成本。
