双代号网络图（表示工作之间逻辑关系的网络图）

表示方法

箭线的箭尾节点表示该工作的开始，箭线的箭头节点表示该工作的结束。

1、箭线：在双代号网络中，工作一般使用箭线表示，任意一条箭线都需要占用时间，消耗资源，工作名称写在箭线的上方，而消耗的时间则写在箭线的下方。

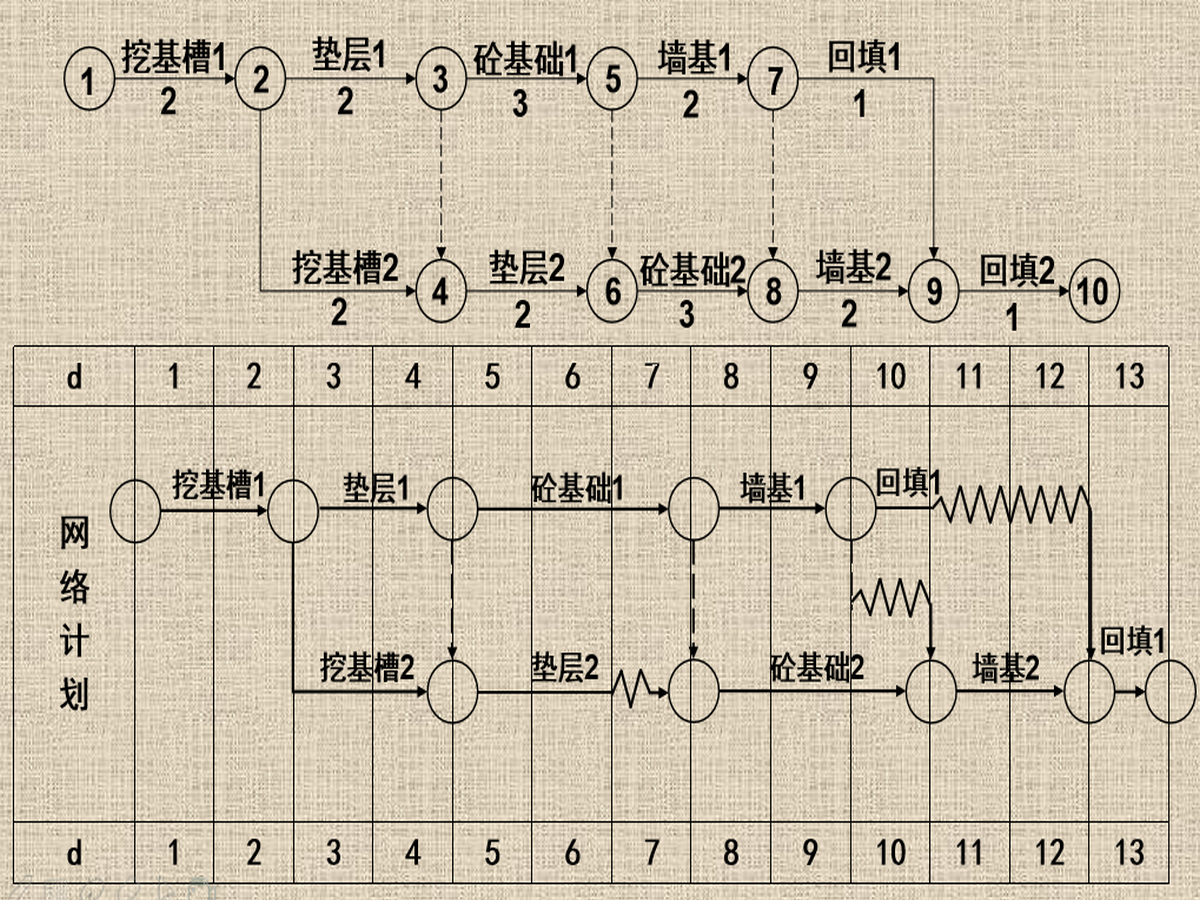

双代号网络图

3、节点：反映的是前后工作的交接点，节点中的编号可以任意编写，但应保证后续工作的节点比前面节点的编号大，即图中的i

4、起始节点：即第一个节点，它只有外向箭线(即箭头离向接点)。

5、终点节点：即最后一个节点，它只有内向箭线(即箭头指向接点)。

6、中间节点：即，既有内向箭线又有外向箭线的节点

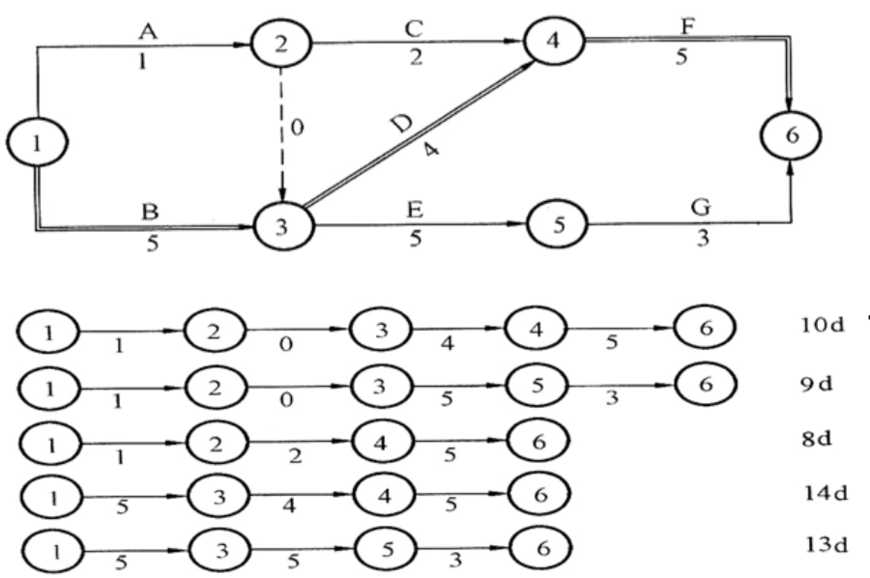

7、线路：即网络图中从起始节点开始，沿箭头方向通过一系列箭线与节点，最后达到终点节点的通路，称为线路。一个网络图中一般有多条线路，线路可以用节点的代号来表示，比如①－②－③－⑤－⑥线路的长度就是线路上各工作的持续时间之和。

8、关键线路：即持续时间最长的线路，一般用双线或粗线标注，网络图中至少有一条关键线路，关键线路上的节点叫关键节点，关键线路上的工作叫关键工作。

术语解释

工作是指计划任务按需要粗细程度划分而成的、消耗时间或同时也消耗资源的一个子项目或子任务。根据计划编制的粗细不同，工作既可以是一个建设项目、一个单项工程，也可以是一个分项工程乃至一个工序。

一般情况下，工作需要消耗时间和资源（如支模板、浇筑混凝土等），有的则仅是消耗时间而不消耗资源（如混凝土养护、抹灰干燥等技术间歇）。在双代号网络图中，有一种既不消耗时间也不消耗资源的工作——虚工作，它用虚箭线来表示，用以反映一些工作与另外一些工作之间的逻辑关系。

节点是指表示工作的开始、结束或连接关系的圆圈（或其他形状的封密图形）。

箭线的出发节点叫作工作的起点节点，箭头指向的节点叫作工作的终点节点。任何工作都可以用其箭线前、后的两个节点的编码来表示，起点节点编码在前，终点节点编码在后。

网络图中从起点节点开始，沿箭头方向顺序通过一系列箭线与节点，最后达到终点节点的通路称为线路。

一条线路上的各项工作所持续时间的累加之和称为该线路之长，它表示完成该线路上的所有工作需花费的时间。

网络图中工作之间相互制约或相互依赖的关系称为逻辑关系，包括工艺关系和组织关系，在网络中均表现为工作之间的先后关系。

要求

1.双代号网络图必须正确表达已定的逻辑关系。

2.双代号网络中严禁出现循环回路。所谓循环回路是指从网络图中某一个节点出发，顺着箭线方向又回到了原来出发点的线路。

3.双代号网络中，在节点之间严禁出现带双向箭头或无箭头的连线。

4.双代号网络中，严禁出现没有箭头节点或没有箭尾节点的箭线。

5.当双代号网络图中的某些节点有多条外向箭线或多条内向箭线时，可以使用母线画法(但应满足一项工作用一条箭线和相应的一对节点表示).

6.绘制网络图时，箭线不宜交叉。当交叉不可避免时，可用过桥法或指向法。

7.双代号网络图中应有一个起点节点和一个终点节点（多目标网络计划除外），而其他所有节点均应是中间节点。

8.双代号网络图应条理清楚，布局合理。例如，网络图中的工作箭线不应画成任意方向或曲线形状，尽可能用水平线或斜线；关键线路、关键工作安排在图面中心位置，其他工作分散在两边；避免倒回箭头等。

绘图规则

(1)不允许出现代号相同的箭线：

一项工作应只有唯一的一条箭线和相应的一对节点编号，箭尾的节点编号应小于箭头的节点编号。

(2)双代号网络图中不允许出现一个以上的起始节点或终点节点。

(3)在网络图中严禁出现循环回路。

(4)双代号网络图中，严禁出现双向箭线、无箭头箭线和没有箭头（或箭尾）节点的箭线。

(5)网络图中节点编号顺序应从小到大，可不连续(非连续编号可利于以后的修改)，但严禁重复。

(6)绘制网络图时，宜避免箭线交叉。当箭线交叉不可避免时，应采用正确的表示方法(过桥法、指向法)。

(7)正确表达已定的逻辑关系。
