巩义市长城海绵电线设备厂专业生产：

束丝机、笼绞机、束绞机、绞线机、束线机、合股机、线束绞线机、高速绞线机；

各种规格束丝机、束绞机、绞线机、线束绞线机（Φ400mm型、Φ500mm型、Φ630mm型）；

各种规格笼绞机、高速绕包笼绞机（Φ200-Φ250mm型）；

各种规格铜软胶质线合股机（Φ400mm型、Φ500mm型、Φ630mm型）；

各种规格网络线单绞机、高速网络线单绞机；

各种规格高速对绞机、高速绞线机；

束丝机详细信息请登录电缆塑胶网查看 http://www.dlsjw.comhttp://www.dlslw.com。

中文名

合股机

外文名

plying machine

运用领域

使用于胶质线及各种橡塑线缆

安装

参照地基图进行基础安装

合股机用途

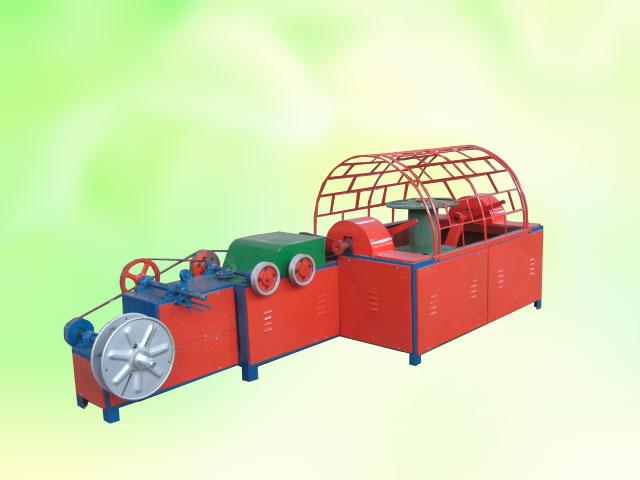

合股机主要使用于花线、胶质线及各种橡塑线缆、电话线缆等绝缘导线的绞合之设备。

合股机有花线合股机，铜软胶质线合股机

铜软线合股机

合股机技术参数

技术数据机型TRH400TRX400GTRX400TRH500TRH630中心盘直径Φ400mmΦ400mmΦ400mmΦ500mmΦ630mm收线盘直径Φ400mmΦ500mmΦ315mmΦ400mm 绞笼最大转速400r/min400r/min400r/min360 r/min360 r/min计米精度<0.5%机械式计米<0.5%机械式机械式排线装置 GP20GP20  电机功率1.1 kw1.1 kw1.1 kw1.5kw－42.2kw－4绞合节距17.5～42mm30～50mm17.5～42mm30-50 mm30-50mm弓绞结构同步绞合同步绞合同步绞合同步绞合同步绞合

合股机安装

1、参照地基图进行基础安装。

2、电工电器安装接线。

3、空机运转，发现有松动的螺丝进行紧固。

合股机操作使用

1、安放需要绞合的线盘。弓绞框内和后放线架内需安放线盘。把后放线架内线 盘上的线芯引出后，经进线轴中心孔引出至弓绞上，经弓绞上的平滑轮再引到合线轴内绞合轮上，并经合线孔引出。

2、支承架上放置的线盘，引出线穿过合线轴。

3、两根线芯并头后经牵引轮再绕到计米轮上，在牵引轮和计米轮上复绕二周 后，引至收线盘。

4、启动电机进行运转、并同时绞合线芯，根据绞合节距之要求，调换节距轮达到绞合节距之要求。该机是一种单根线芯进行缠绕另一根线芯的绞合设备，即绞合芯线又使绞合的电线成卷。成卷的米数由机械方式计米计数。用户根据生产需要，每盘电线的长度由用户自定。

合股机维护与保养

1、在绞合电线之前，应不定时检查各转动部件是否有润滑油脂，防止无润滑油运转。

2、禁止启网运转，防止意外事故。

3、根据生产绞合线的情况，调整绞合后的松紧度。

4、长期不用，应进行必要的维护，使之用时保持设备的完好运转。
