高效细碎机（Efficient finely machine），又称细碎机、新型细碎机，也称第三代制砂机，第四代砂机。该机械用途广泛，其性能已达到国际领先水平，是目前最行之有效，实用可靠的碎石机器，特别适用于制作磨料，耐火材料，水泥、石英砂、钢砂等多种硬、脆物料的细碎与中碎，是一种高效，节能的碎石制砂设备，比传统细碎机节能50%，是目前世界上先进的细碎机设备。

中文名

高效细碎机

外文名

Efficient finely machine

别名

第三代制砂机，第四代砂机

属于

工业机械

用途

制作磨料，耐火材料，水泥、石英砂、钢砂等多种硬、脆物料的细碎与中碎

性能特点

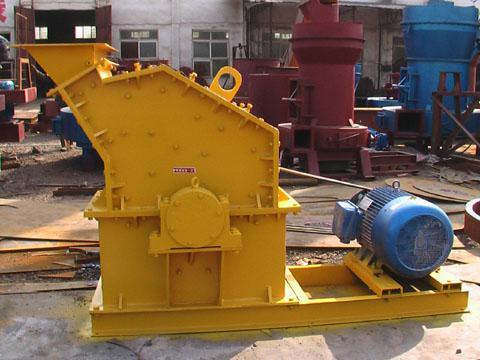

高效细碎机

细碎破碎机运行性能稳定可靠，出料粒度小、粒型均匀、生产能力大、锤头 寿命长、配套功率小、变三级破碎为二级破碎、工艺简化、结构简单、维修方便、具有制砂整形功能。运行平稳等特点，制出的砂子呈立方状符合国家基建要求。第三代制砂机是新一代节能设备。细碎机投资低于同等规模传统工艺设备35%-50%，产出效率高于同等规模传统工艺设备35%-50%。长期运行维修费用也低于同等规模传统工艺设备35%-50%，广泛应用于机制砂石料，高等级公路，铁路，水利，机场，建筑，水泥，耐材，冶金等行业生产优质石料。

应用范围

该系列细碎机运行性能稳定可靠，工艺简化，结构简单，维修方便。生产能力大，锤头使用寿命长。广泛适用于花岗岩、玄武岩、石灰岩、河卵石、水泥熟料、石英石、铁矿石、铝矾土等多种矿物的细式破碎。同时也是用于机制人工制砂、高等级公路、铁路、水利、机场、建筑、水泥、耐材、冶金等行业生产优质石料。

设备结构

本设备主要有回转部、护板部和箱体部组成，回转部的轮芯上有多个非重叠排列的锤架，锤头固定在锤架上，锤头宽度大于锤架和轮毂，轮芯由数个轮毂组成一体，固定于主轴上，主轴两端用滚动轴承座支承于机架上，护板组成分成若干块固定于箱体上，保护箱体不受磨损，并形成不同型式的反击破碎腔。箱体分成上下两部分，用螺拴连接，便于拆装和检修。

产品原理

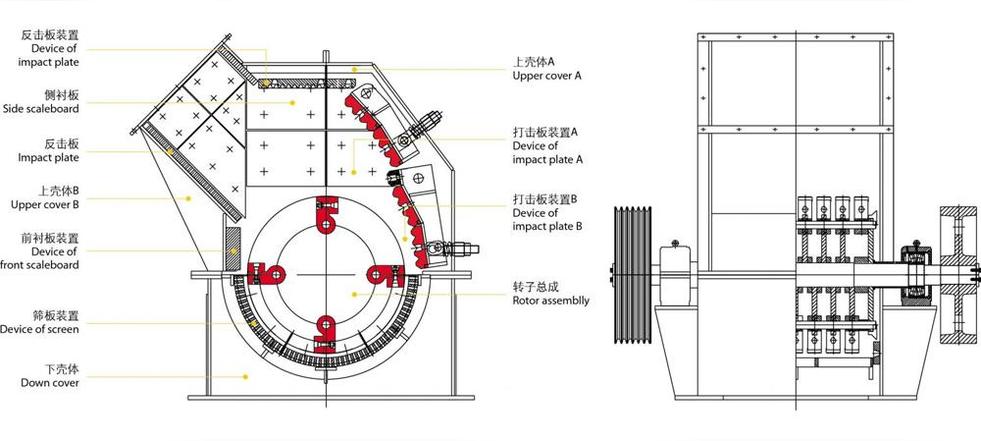

高效细碎机主要由：反击板装置、侧衬板、反击板、前衬板装置、筛板装置和上下壳体组成。

高效细碎机

工作原理

高效复合破碎机优势和特点进料斗依次进入腔体内，下落在高速旋转的活动打击锤头上，经过锤击与反击板之间的作用，物料初步破碎在锤击区。物料多次受到高频率的反复锤击和反击后，下降在中隔板上，形成堆积，产生滑落，落在告诉旋转下部转子的甩料盘上，又被高速抛到反击板进入碰撞、下落并经移动式板锤强制性进行反击、破碎、研磨。因此，物料经过其自重下落过程中的多次复合粉碎、冲刷研磨。从而实现了超细的效果。

技术参数

高效细碎机转子宽度ø×(mm)转子宽度ø×(mm)转子宽度ø×(mm)转子宽度ø×(mm)转子宽度ø×(mm)转子宽度ø×(mm)转子宽度ø×(mm)
型号规格800×400800×8001000×10001200×12001400×14001600×16001800×1800
进料口尺寸(mm)400×185550×3301000×3501200×4501500×5001600×5501800×800
进料尺寸(mm)<120<180<180<180<190<190<190
出料粒度(mm)<0.3-5<0.3-5<0.3-5<0.3-5<0.3-5<0.3-5<0.3-5
出料缝调节宽度5-205-205-205-205-205-205-20
展开表格

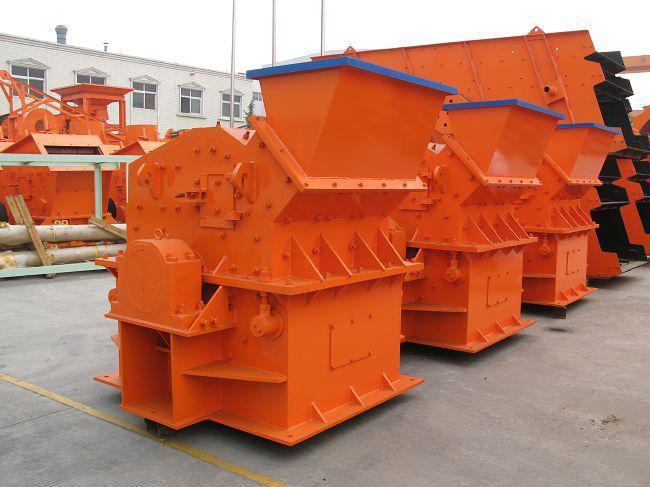

高效细碎机

工作优点

高效细碎机是吸收国内外机械先进技术，结合国内水泥行业、矿山、选矿、建材企业的具体工况条件，研制的适用中等硬度物料细碎机，其节电降耗比传统的辊压机要好，综合效果比圆锥式破碎机要强。设计的五个优点。即：高线速度、耐磨件材质、机体结构、篦板的设计、钢性硬挤压破碎的影响，完全实现了有效控制出料粒度长期稳定，具有细碎效率高、功耗极低、防尘好、易件寿命长、配件费用低、运转率很高、维修简便等特点.
