PL2303（Prolific公司生产的接口转换器）

概述

PL2303的高兼容驱动可在大多操作系统上模拟成传统COM端口，并允许基于COM端口应用可方便地转换成USB接口应用，通讯波特率高达6Mb/s。在工作模式和休眠模式时都具有功耗低，是嵌入式系统手持设备的理想选择。该器件具有以下特征：完全兼容USB1.1协议；可调节的3～5V输出电压，满足3V、3.3V和5V不同应用需求；支持完整的RS232接口，可编程设置的波特率：75b/s～6Mb/s，并为外部串行接口提供电源；512字节可调的双向数据缓存；支持默认的ROM和外部EEPROM存储设备配置信息，具有I2C总线接口,支持从外部MODEM信号远程唤醒；支持Windows98,Windows2000,WindowsXP,Windows Vista,Windows7等操作系统；28引脚的SOIC封装.

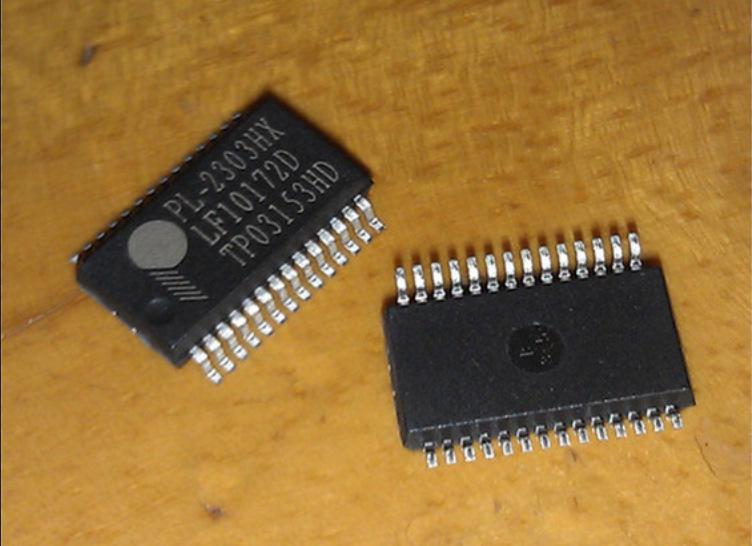

PL2303芯片

产品特性

1.完全符合USB规范2.0（全速兼容）

2.片内拥有USB1.1收发器，5V转3.3V的稳压器，12MHz的晶体振荡器

3.支持RS232这样的串行接口

1）全双工发送器和接收器（TxD和RxD）

2）六个调制解调控制引脚（RTS，CTS，DTR，DSR，DCD和RI）

PL2303

4）支持自动握手各种模式

5）一，一个半，或两个停止位

6）奇偶错误，帧错误和串行中断检测

7）可编程波特率从75bps到6Mbps

8）外部的RS232驱动下降控制

9）独立的串行接口电源

4.宽广的流量控制机制

1）自动与CTS/RTS流控制

2）自动使用的XON/XOFF流量控制

3）入站数据缓冲区溢出检测

5.可配置的512个字节双向数据缓冲器

1）256字节的输出缓冲区和256字节的输入缓冲区

2）128字节的输出缓冲区和384字节的输入缓冲区

6.支持从远程输入相关调制信号进行唤醒功能

7.两个通用的I/O（GPIO）引脚

8.启动时可以将配置存储于外部的EEPROM

9.提供支持Windows和MacOS，Linux和WinCE的驱动程序

10.具有专为Windows XP驱动程序认证的标志

11.该IC是SSOP封装的小尺寸28引脚

该器件内置USB功能控制器、USB收发器、振荡器和带有全部调制解调器控制信号的UART，只需外接几只电容就可实现USB信号与RS232信号的转换，能够方便嵌入到手持设备。

该器件作为USB/RS232双向转换器，一方面从主机接收USB数据并将其转换为RS232信息流格式发送给外设；另一方面从RS232外设接收数据转换为USB数据格式传送回主机。这些工作全部由器件自动完成，开发者无需考虑固件设计。

通过利用USB块传输模式，利用庞大的数据缓冲器和自动流量控制，PL2303HX能够实现更高的吞吐量比传统的UART（通用异步收发器）端口，高达115200 bps的波特率可用于更高的性能使用。

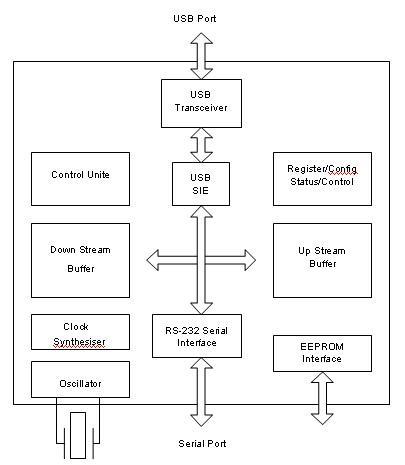

PL2303原理图
