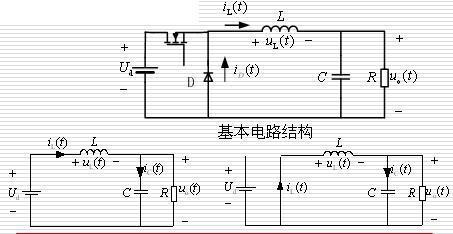

基本结构左下：开关导通时等效电路；右下：开关关断时等效电路。
精选百科
本文由作者推荐
BUCK电路
降压式变换电路
中文名
BUCK电路
别名
降压式变换电路
领域
电力电子
基本结构
降压式变换电路（Buck电路）详解
BUCK电路

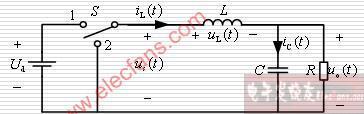

等效的电路模型及基本规律（1）从电路可以看出，电感L和电容C组成低通滤波器，此滤波器设计的原则是使us(t)的直流分量可以通过，而抑制us(t)的谐波分量通过；电容上输出电压uo(t)就是us(t)的直流分量再附加微小纹波uripple(t)。
（2）电路工作频率很高，一个开关周期内电容充放电引起的纹波uripple(t)很小，相对于电容上输出的直流电压
BUCK电路
（3）一个周期内电容充电电荷高于放电电荷时，电容电压升高，导致后面周期内充电电荷减小、放电电荷增加，使电容电压上升速度减慢，这种过程的延续直至达到充放电平衡，此时电压维持不变；反之，如果一个周期内放电电荷高于充电电荷，将导致后面周期内充电电荷增加、放电电荷减小，使电容电压下降速度减慢，这种过程的延续直至达到充放电平衡，最终维持电压不变。这种过程是电容上电压调整的过渡过程，在电路稳态工作时，电路达到稳定平衡，电容上充放电也达到平衡，这是电路稳态工作时的一个普遍规律。（4）开关S置于1位时，电感电流增加，电感储能；而当开关S置于2位时，电感电流减小，电感释能。假定电流增加量大于电流减小量，则一个开关周期内电感上磁链增量为：
此增量将产生一个平均感应电势：
此电势将减小电感电流的上升速度并同时降低电感电流的下降速度，最终将导致一个周期内电感电流平均增量为零；一个开关周期内电感上磁链增量小于零的状况也一样。这种在稳态状况下一个周期内电感电流平均增量（磁链平均增量）为零的现象称为：电感伏秒平衡。这也是电力电子电路稳态运行时的又一个普遍规律。

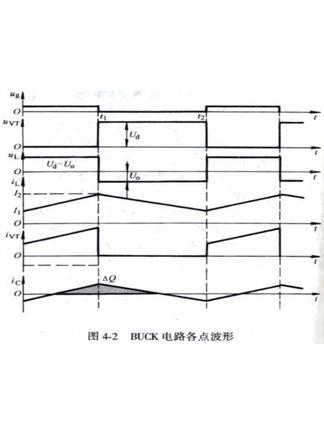

工作过程

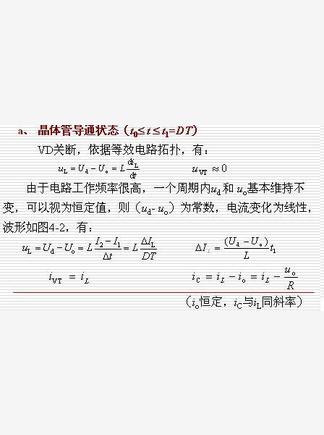

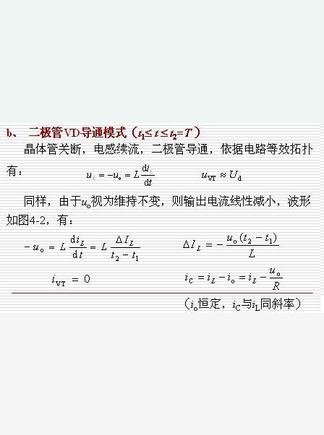

电流连续
BUCK电路
BUCK电路
BUCK电路
BUCK电路
