双曲面线簧插孔其全称为单叶回转双曲面线簧插孔，是电连接器（即接插件）产品上使用的一种高可靠插孔组件。

外文名

Springtac TM

全称

单叶回转双曲面线簧插孔

主要用于

各种关键设备用连接器

领域

智能设备、石油、化工

产品简介

线簧插孔

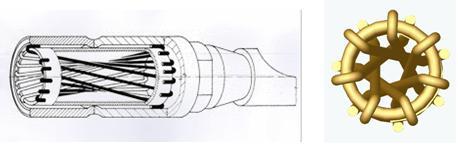

双曲面线簧插孔的孔内由多根弹性镀金或镀银金属丝按单叶回转双曲面的直母线排列，并与内套直母线形成一夹角。当插针插入线簧孔时，线簧丝在径向和轴向都发生弹性变形，插针即与线簧孔中多根独立的线簧丝同时接触，构成多个独立的电流通路。即使插孔中的个别线簧丝断裂，线簧孔仍能构成有效的电流通路。由此也可以看出其插拔力小、接触电阻小和可靠性高等特点。当插针插入插孔时，这些弹性金属丝分别紧紧地包络在插针周围，构成多线接触，一对针孔相当于几对普通针、孔并联使用，极大地提高了接触可靠性。因此其突出的优点是：接触电阻低而稳定、插拔力小、接触件磨损低、插拔寿命长、且在强力振动冲击环境中，能保持电接触的高可靠性（瞬断时间小于1μs）。

双曲面线簧插孔主要用于各种关键设备用连接器，如航空航天、武器装备、医疗设备、汽车电子测试、铁路机车车辆、电子通讯、智能设备、石油、化工、勘探等，应用范围非常广泛。
