等效电路是表征固态电子器件电特性的电路模型。常用的固态电子器件有晶体二极管、晶体三极管和场效应晶体管等。它们与其他电子元件组合，构成功能不同的各类电路。

中文名

等效电路

别名

等值电路

外文名

equivalent circuit

类型

电路模型

作用

构成功能不同的各类电路

优势

简化电路，易于分析

方法

等效电源法、等效电阻法等

学科

电磁学

电子器件

晶体二极管、晶体三极管和场效应晶体管

基础知识

等效电路

为了分析这些电路，必须把固态电子器件表示成由某些路元件组成的简单电路模型。这些电路元件可以是无源电子元件，也可以是受控电流源或受控电压源(见电路)。尽管这类等效电路只能近似地反映这类电子器件的外部电特性，但在分析和设计电子电路时有着十分重要的作用。随着集成电路和计算机辅助分析与设计方法的迅速发展。建立更加合理的固态电子器件的电路模型，越来越重要。通常，按信号幅度的大小；可将固态电子器件等效电路分为两类：小信号等效电路和大信号等效电路。等效电路的定义并非指的是不同电路有相同的效果，而是指同一个电路的不同的表示方法。当电路中某一部分用其等效电路代替之后，未被代替的部分电压和电流均不发生变化，也就是说电压和电流不变的部分只是等效部分以外的电路，故称“对外等效”。元件的种类和位置都相同，但是在画电路时有不同的画线方法，就是等效电路。在许多情况下，人们常利用作用的效果相同，来认识和处理复杂的问题。现代电子技术中，在分析一些复杂电路时，人们常常只关注整个电路（或电路的某一部分）的输入、输出关系，即电流和电压的变化关系。这样我们就可以用一个简单的电路代替复杂电路，使问题得到简化。这个简单的电路就是复杂电路的等效电路。在《电子线路》等相关书籍中所提到的戴维南定理其实就是采用等效电路的思想将一个个十分复杂的电路进行简化。通常情况下将电流表作短路处理，电压表作开路处理，结果是复杂的电路简化为纯电阻的串并联关系，再运用并串联电阻的求和方法将电路简化为只有一个电阻的情形。[1]

公式

试验和理论推导都证明：

1）串联电路的等效电阻等于各串联电阻之和，如两个电阻串联，有

。

2）可以证明，并联电路的等效电阻的倒数等于各支路电阻的倒数之和，如两个电阻并联，有

；

3）并联电路的等效电容等于各并联电容之和，如两个电容并联，有

；

4）串联电路的等效电容的倒数等于各支路电容的倒数之和，如两个电容串联，有

；

作用原理

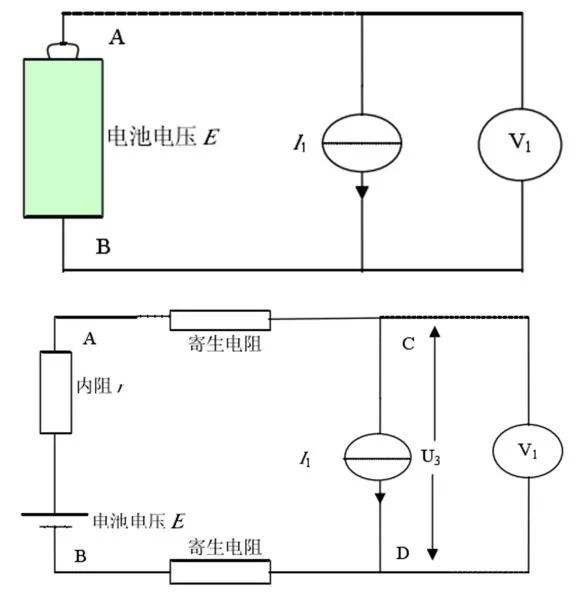

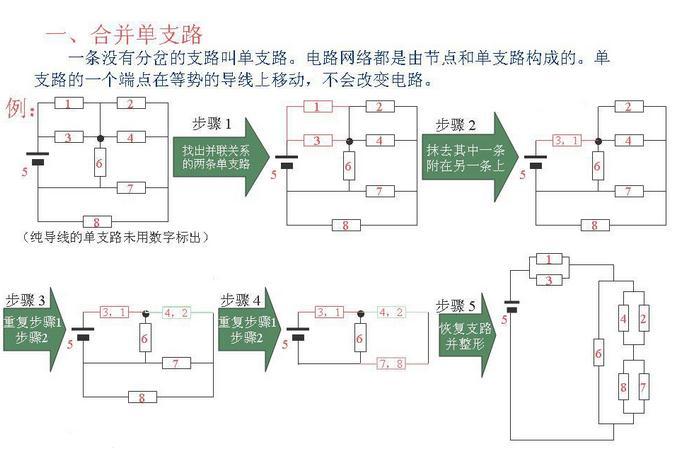

1、先根据实物图中元件的直接位置画出等效电路图，然后再根据这个电路图画出另一个更规范的电路图。如果还看不出来，就再画，最后就会规范出一个标准的电路图。2、对于不规范的电路图，可利用“移点”或“移线”的方法变为规范的电路图：如图所示：将图一中的L3左端接a点的导线移至接c点，而右端接b点的导线移至接d点，成为图二的形状，就可看出这三盏为是并联的。注：移点或移线时，只能沿着导线移动，不能“越位”移动（即不能跨越电路元件移动）。

电路图画法

电势法

等效电路图

(节点法)

(1)把电路中的电势相等的结点标上同样的字母。(2)把电路中的结点从电源正极出发按电势由高到低排列。(3)把原电路中的电阻接到相应的结点之间。(4)把原电路中的电表接入到相应位置。分支法

等效电路图

(切断法)

(1)顺着电流方向逐级分析，如果没有接入电源或电流方向不明可假设电流方向。(2)每一支路的导体是串联关系。(3)用切断电路的方法帮助判断，当切断某部分电路，其它电路同时也被断路的与它是串联关系；其它电路是通路的是并联关系。1、元件的等效处理，理想电压表－－开路、理想电流表－－短路；2、电流流向分析法：从电源一极出法，依次画出电流的分合情况。注意：有分的情况，要画完一路再开始第二路，不要遗漏，一般先画干路，再画支路。3、等势点分析法：先分析电路中各点电势的高低关系，再依各点电势高低关系依次排列，等电势的点画在一起，再将各元件依次接入相应各点，就能看出电路结构了。4、弄清结构后，再分析各电表测量的是什么元件的电流或电压。说明：2、3两点往往是结合起来用的。

注意事项

1.在电路图中导线电阻看作零，其长度可任意伸长和缩短，形状可任意改变。2.伏特表和安培表看作是理想电表(

).画等效电路时，用导线将安培表短接，将伏特表摘除。3.有电流流过电阻，就有电势降落；没有电流流过电阻，这两点视为等势点。
