单回路调节器（单回路调节器）

正文

用微处理机实现单回路调节动能的数字调节器。它接受来自生产过程的测量信号，经适当处理（补偿、线性化、开方等）后与设定值比较，求得偏差值，再经比例积分微分(PID)运算得到控制信号，用以控制执行器动作，完成反馈控制。

单回路调节器按功能分为简易型和高功能型两类；按结构分为仪表型和计算机型两类。仪表型单回路调节器又称为整体型单回路调节器；计算机型单回路调节器又称为分离型单回路调节器。

简易型单回路调节器

单回路调节器

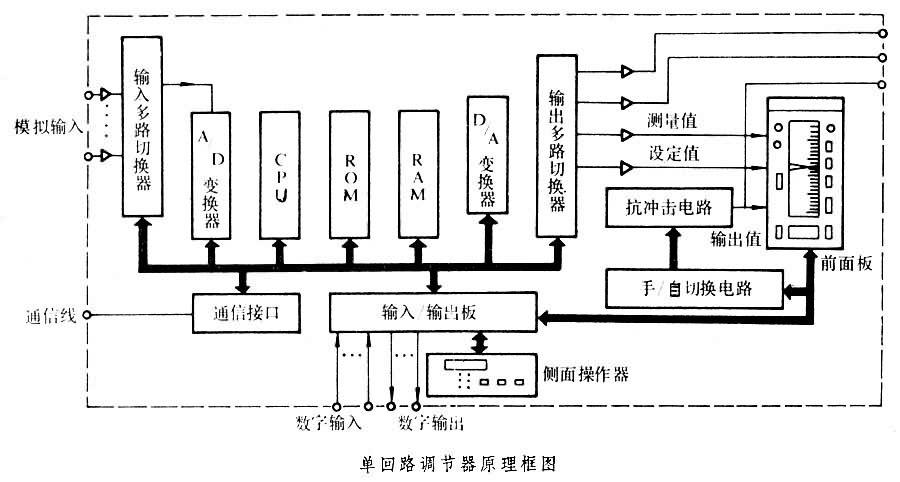

模拟输入信号经输入多路切换器和模数转换器后变换为数字信号，进入机内的数据总线。数字输入信号经输入输出板后进入机内的数据总线。中央处理机(CPU)是实现机内各种处理的核心。处理结果经数模转换器和输出多路切换器送至模拟输出端去控制执行器或送至前面板去驱动各种指示器（测量值指示器、设定值指示器、输出值指示器）。部分数字形式的处理结果或状态信号经输入输出板送至数字输出端供用户使用，或送至前面板的状态指示器。抗冲击电路的作用是确保手动和自动模式间的平滑切换。侧面操作器的作用是控制方案组态操作和调节参数调整、显示。简易型单回路调节器能实现多种功能:PID运算、远方和就地设定控制值及其切换；自动或手动方式和远方或就地方式的状态显示；手动输出；外部反馈输入和报警等。

高功能型单回路调节器 　它是高功能可编程序的仪表型数字调节器。其原理、构成与简易型相同。但它具有更多的软件模块，可供用户选择，能实现高级的单回路批量控制方案。

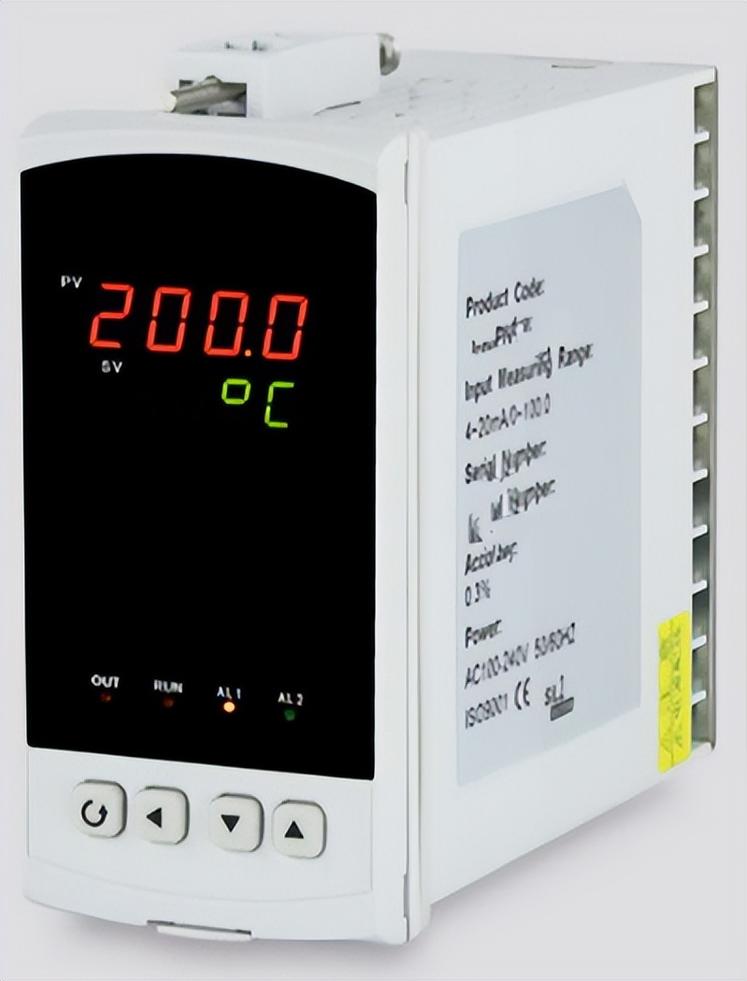

单回路调节器

1. SR23  微处理器核心，多功能控制器

2. 基本功能  SS  单回路，单调节输出；自由输入（详见分度表）

SD  单回路，双调节输出；自由输入（详见分度表）

3. 调节输出1  Y  接点容量：240V AC 2.5A/阻性负载，1A/感性负载

I  4～20mA DC 负载阻抗：600Ω max

P固态继电器驱动12V±1.5V DC，负载电流：30mA max

V  电压0～10V DC，负载电流：2mA max

4. 调节输出2  N  无

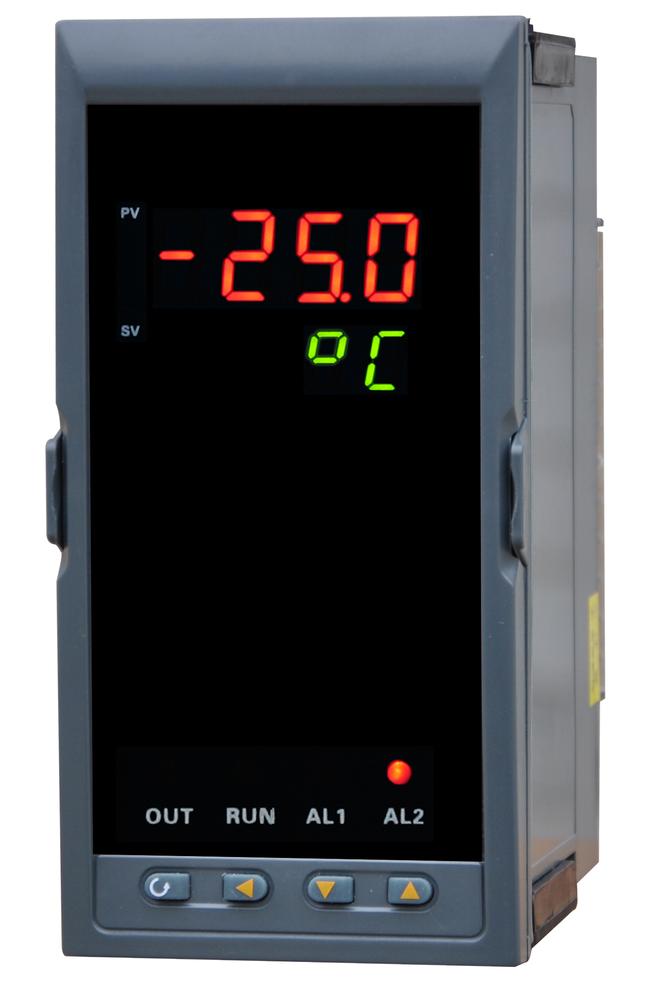

NHR1100单回路数字显示控制仪

Y  接点容量：240V AC 2.5A/阻性负载，1A/感性负载

I  4～20mA DC 负载阻抗：600Ω max

P  固态继电器驱动12V±1.5V DC，负载电流：30mA max

V  电压0～10V DC，负载电流：2mA max

5. 模拟遥控输入或

单相加热器断线报警

★调节输出1或2仅一路可选断线报警

仅能选择一种功能  06  0～10V DC，输入阻抗：500KΩ min  标准配置（非隔离）

04  4～20mA DC，输入阻抗：250Ω  非隔离

05  1～5V DC，输入阻抗：500KΩ min

14  4～20mA DC，输入阻抗：250Ω  隔离

15  1～5V DC，输入阻抗：500KΩ min

16  0～10V DC，输入阻抗：500KΩ min

31  Y、P输出的加热器断线报警－30A

32  Y、P输出的加热器断线报警－50A

6. 模拟变送输出1  0  无

3  0～10mV DC，输出阻抗：10Ω

4  4～20mA DC，负载阻抗：300Ω max

6  0～10V DC，负载电流：2mA max

7. 模拟变送输出2

★传感器电源或模拟变送输出，

仅能选择一种功能  0  无

3  0～10mV DC，输出阻抗：10Ω

4  4～20mA DC，负载阻抗：300Ω max

6  0～10V DC，负载电流：2mA max

8  传感器电源提供：24V DC 25mA

8. 外部I/O控制信号

DI：无电压接点输入

DO：OC门输出  0  4DI，5DO

1  10DI，9DO

2  10DI，13DO

9. 通信接口

岛电标准协议

Modbus通信协议  0  无

3  RS-485（非隔离）

5  RS-485

7  RS-232C

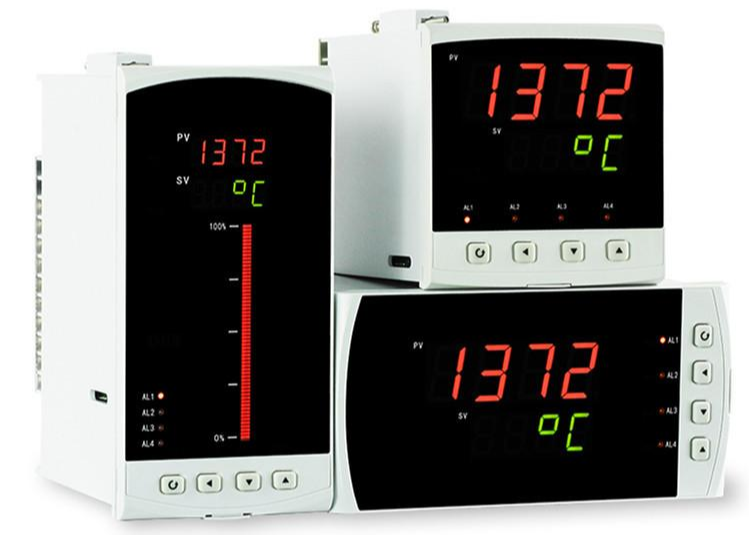

单回路调节器

选型：

1、选型时请根据接线图来选择功能，由于尺寸小的仪表接线端子少带不了全功能，有的功能在同组端子上只能选择其中一种功能；2、规格尺寸为F型的仪表不带RS232C打印接口；规格尺寸为H型的仪表不带RS232通讯接口和RS232C打印接口，输入分度号不可选择38（0～600V）；3、规格尺寸为H型以及接线端子25-36间带报警功能的D、E型仪表，继电器触点容量为AC125V/0.5A、DC24V/0.5A，其它规格尺寸的仪表继电器触点容量为AC220V/2A、DC24V/2A。4、选型时必须完整，没有选到的功能项不能省略，必须用“X”补上。例1：NHR-5100A-55-0/X/2/D1/1P(24)-A
