光生物安全性的标准:

-IEC/EN 62471 适用于所有的灯和灯系统,包括LEDs、白炽灯泡、荧光灯、气体放电灯、电弧灯等其他灯和灯具。

-关于家用的非定向灯的能效要求的欧盟法规244/2009同时指定关于UV含量的测试需要按照IEC/EN 62471执行(包含节能灯和白炽灯/卤素灯)。

-自整流LED灯的CB认证必须包含IEC 62471和IEC TR 62471-2执行光生物安全的测试。

-依据OSM/CTL决议,LED灯具必须按照IEC/EN 62471进行。

-LED模块关于人眼保护的标签,参考IEC/EN 62471.

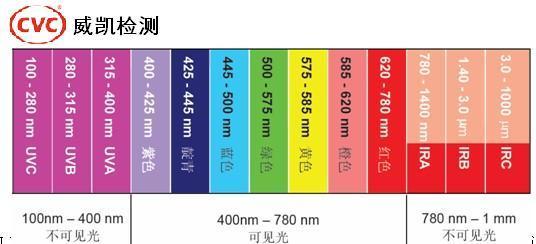

l 适用范围:所有灯和灯系统(非相干宽带电光源、 200-3000nm)

l LED照明产品不再被最新版IEC60825-1所涵盖,需要按照IEC62471评估

外文名

Photobiological safety

提出

光生物安全性

-过去对于光辐射对人体造成的伤害并没有详细的测量评估方法,传统的测试手段是评估光波中所包含的紫外或不可见光的含量。故LED出现的时候,我们用评价激光类产品相同的标准IEC/EN 60825对其进行评估。

-LED产品不再被IEC/EN 60825-1:2007所涵盖,而要按IEC/EN 62471进行风险评估。而IEC/EN 60825仅适合于激光产品。

- EN 62471被CE低电压指令(LVD directive 2006/95/EC)所涵盖,同时也被人造光辐射指令(AORD 2006/25)所涵盖。

生物学效应

作用位置光谱范围光谱作用峰
红外线引起的白内障晶状体700-3000nm900-1000nm之间
光致角膜炎角膜180-420nm270nm/288nm
光致视网膜炎视网膜400-700nm310nm
视网膜热损伤视网膜/脉络膜400-1400nm500nm
紫外线引起的白内障晶状体290-400nm305nm
展开表格

关键术语

光生物安全性

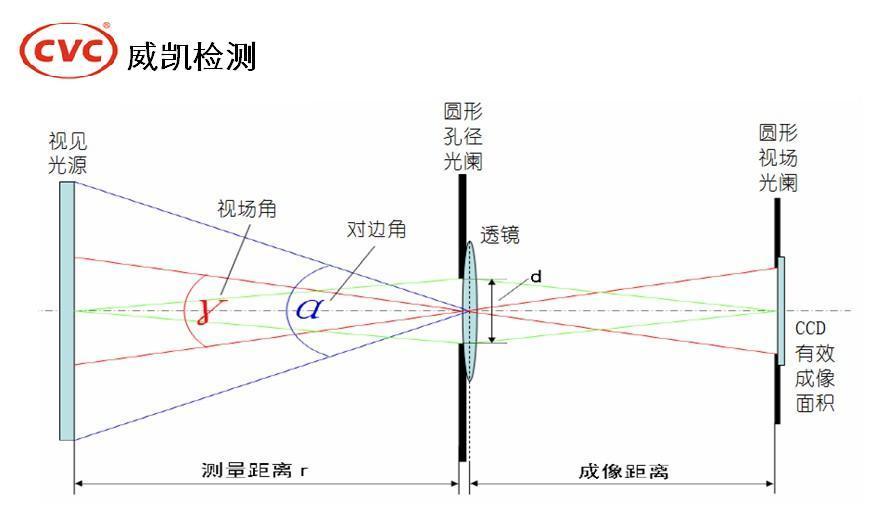

l 对边角α(angular subtence):视见光源对眼睛/测量点形成的张角

l 视场γ(field of view):探测器(辐照度计/辐亮度计)所能“看到”(接收)的张角

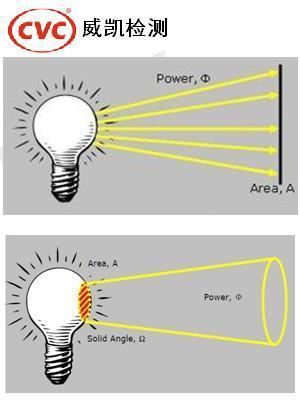

l 辐照度(表面上一点) illuminance

Ev

投射到包含该点的面元上的光通量dΦv除以该面元面积dAv

光生物安全性

Ev=dΦv/dAv

单位:lx

l 光谱辐照度:

l 辐亮度:

l 光谱辐亮度

测量

瞳孔直径模拟

进入眼睛并被视网膜吸收的辐射通量(380-1400nm)正比于瞳孔面积,测试仪器需模拟不同情况下的瞳孔直径

l L>10cd· m-2且t >0.25s:3mm瞳孔直径

l L<10cd· m-2或t <0.25s:7mm瞳孔直径

测量视场选定

由于眼球的运动,视场会随时间而改变,应依据不同的曝辐时间选择合适的测量视场

l t≤0.25s:0.0017rad

l 0.25s

l 10s

l 100s

l t>10000s:0.1rad

测试距离

l 普通照明光源(GLS):①产生500lx照度的距离 ; ②最小距离200mm

l 其他类型光源:200mm

光谱扫描步长

l 小于400nm:建议以1nm为扫描步长

l 大于400nm:建议以5nm为扫描步长

辐射危害界定

(一)皮肤和眼睛的光化学紫外危害

l 限值与计算:

光生物安全性

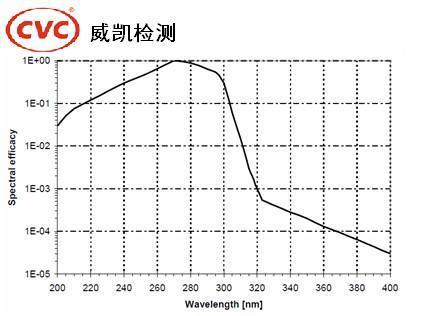

l 加权函数:如图

(二)眼睛的近紫外危害

l 限值与计算: (t≤1000s)

(t≥1000s)

l 加权函数:无

(三)视网膜蓝光危害

l 限值与计算:

(for )

(for )

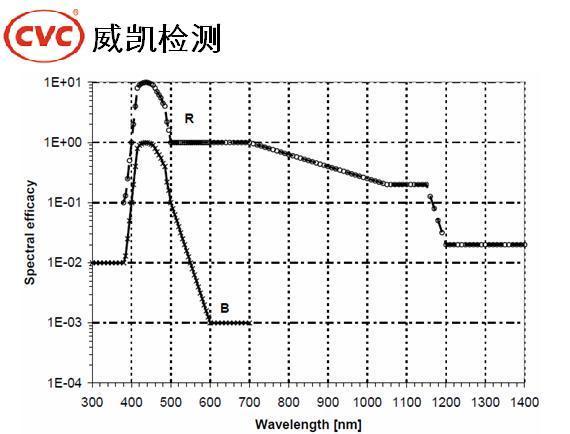

l 加权函数:如图

(四)视网膜蓝光危害 小光源

l 小光源:光源对边角小于0.011rad

l 限值与计算:

光生物安全性

l 加权函数:如图 l

(五)视网膜热危害

l 限值与计算:

l 加权函数:

(六)视网膜热危害——对微弱视觉刺激

l 微弱视觉刺激:亮度小于10cd· m-2(0.011rad视场平均)

l 限值与计算:

l 加权函数:如图

光生物安全性

(七)眼睛的红外辐射危害

l 限值与计算: (t≤1000s)

(t>1000s)

l 加权函数:无

(八)皮肤热危害

l 限值与计算: (t≤10s)

l 加权函数:无

危险分类

如图:

危害类别标签

危害类别标签和控制措施指导

光生物安全性

(一)IEC/TR62471-2:2009:过危害因数(EHV)

l 定义:

其中,EHV——Excess of optical radiation Hazard Values

HV ——Hazard Value

ELV——Exposure Limit Values

l 应用:如右图

l 指导意义:

①不改变配光系统的前提下,确定被照物最小安全距离

②不改变被照物距离的前提下,明确配光系统的最低改造程度

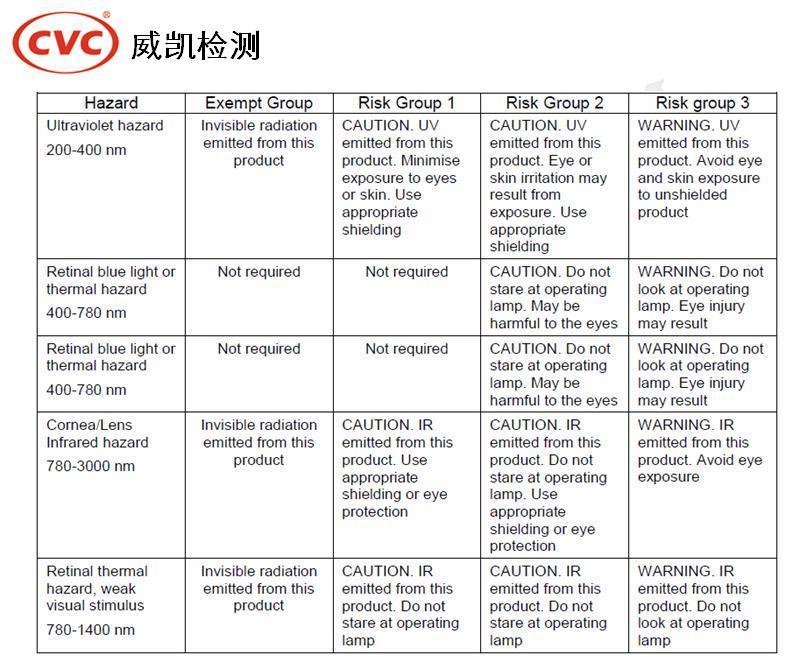

(二)IEC/TR62471-2:2009:危害类别标签

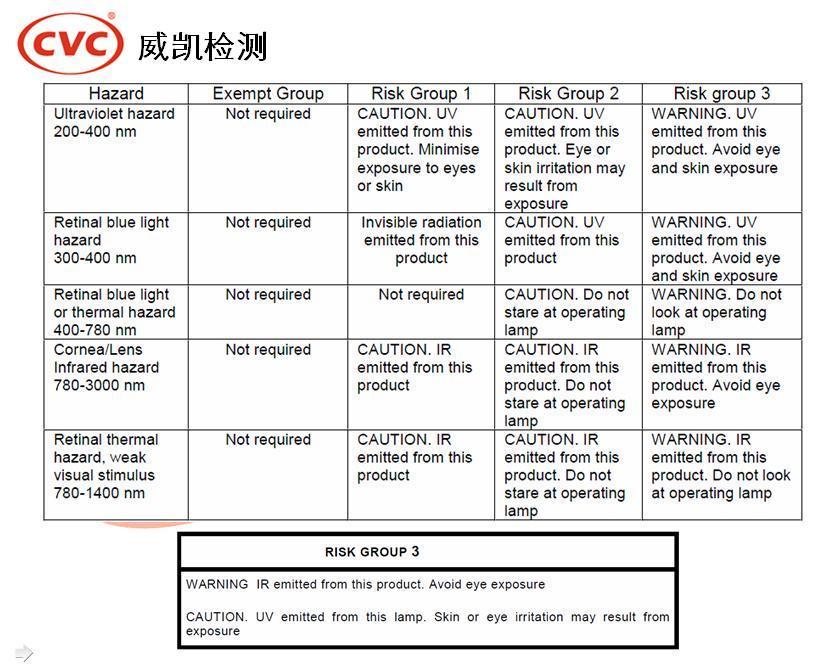

(三)IEC/TR62471-2:2009:标签信息解释和控制措施指导
