智能照明模块是控制楼宇照明电控集中操作，对楼宇中的照明灯控部分实现定时、自动、人性化的智能控制，使整栋大厦电控集中在控制室操作，应用在大厦照明、酒店照明、学校照明、医院照明、地铁照明等等使用。

中文名

智能照明模块

模块

氦氪wifi模块、Zigbee、蓝牙

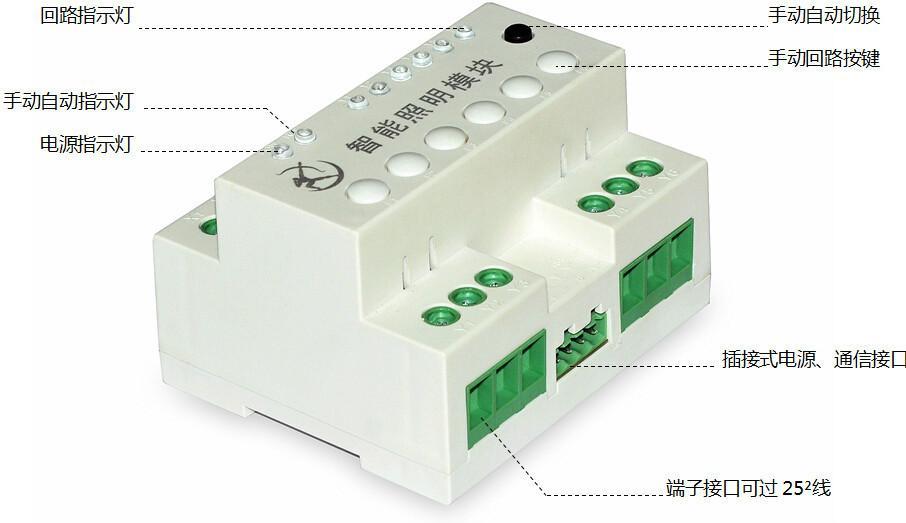

功能特点

1.6回路输出控制，每回路过电流16A，独立操作每回路功能开关。

智能照明模块

2.端子接口接2.5²线，直线直出直入，无需拐弯和转线。

3.通讯和电源接口使用插接式端子。

4.智能照明模块的CPU芯片使用国外进口。

5.智能照明模块面板上有6个手动按钮，手动操作回路功能。

6.模块安装接线大小与正泰1P漏电开关6个一样，节点接线一样。

7.智能照明模块内置有Y-BUS接口，模块通讯使用CAN通讯方式。

功能配置

工作电压：AC 12V(交直流两用)

负载能力：≤16A每路

工作温度：-45℃~70℃

掉电维持：>10年

智能照明模块

功率损耗：≤1.2W

控制回路：6回路接点16A

消防功能：消防1路，常开点。

工作方式

手动操作：智能照明模块面板设计6个按键，手动按开灯关灯。

自动操作：面板上黑色按键是手动自动切换按键，在系统设定好的程序后，按黑色按键完成自动运行。

面板操作：多个智能照明模块使用面板控制，面板设置模块站号后，有32种场景模式操作。

系统操作：楼宇中的智能照明模块串联接到终端，使用羿力照明系统操作。

用途效果

1.智能照明模块的时控控制

智能照明模块在系统中设定开灯关灯时间，在到达设定好的时间后，自动开灯及关灯，时控控制在系统精确到每回路设定不同的开灯关灯时间，时间设定范围精确到每秒为单位。

2.智能照明模块自动控制

选择自动控制必须在智能照明模块或系统上勾上自动功能，在时控控制的时间设定好之后，勾上自动控制功能，在到达设定的时间自动开灯关灯，每天自动循环，在节日中可选择某天不用循环，取消选择的节日自动开灯关灯功能。

3.消防功能

在楼宇电控中出现火灾时，消防功能会通过消防感应器感应到火灾，自动关闭电源，防止电线失火。

4.智能照明模块在系统控制

必须把楼宇中的所有智能照明模块通讯接口用双绞屏蔽线连接到系统终端里，终端安装照明系统，整个楼宇照明系统就完成，把终端安装控制室内，在控制室控制整个大楼已经安装智能照明模块的电控部。

模块安装尺寸

1、照明箱安装方式：4位、6位、8位、10位、12位、18位、24位。

2、成套箱安装尺寸：108*92*45或1P漏电开关6个的尺寸安装位标准。

3、导轨式：与漏电断路器一样，安装在导轨上。

产品评价

模块缺点

(1)模块研发成本高，对一般人群无法消费起高支出的消费。

(2)单独安装智能照明模块无法控制所有楼宇的照明所有功能，必须添加系统达到。

(3)智能照明模块在独立控制时无法设置功能。

注意事项

(1)照明控制箱在工作中着火时候，必须要关闭电源，取出智能照明模块后在检测电箱是否毁坏。

(2)模块在通过电流达到16A时，必须切换50A的继电器模块。

(3)接线安装时应参照YL-MR0616A智能照明模块的说明书接线。
