三相电流表主要应用于控制系统、能源管理系统、变电站自动化、配电网自动化、楼宇自动化、工业自动化、小区电力监控、智能建筑、开关柜等。

中文名

三相电流表

应用

控制系统、能源管理系统

隶属

电学

学科

物理

产品特点

■真有效值测量、整四位显示

■三排LED同时显示A、B、C三相电压或电流

■可选带上下限报警控制功能

■可编程通过面板按键任意调节显示值1~9999

■可选带通讯功能、通讯地址、波特率

■软件调校、精度高、长期工作免调校

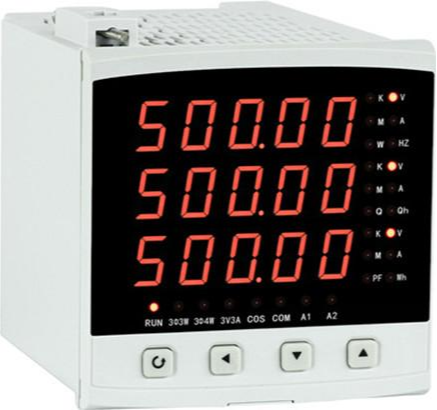

三相电流表

技术指标

输入输入电压：500V（特殊可订做）显示LED整四位，显示数据更新时间：1S
电流：5A、1A（特殊可订做）显示0~9999
过载持续1.2倍精度等级0.5%
瞬时：电压2倍/秒、电流10倍/秒隔离耐压2KV/50Hz/1min
扩展配互感器或分流器扩展量程绝缘电阻≥100MΩ
频率50Hz±10%平均正常工作时间≥9000h
展开表格

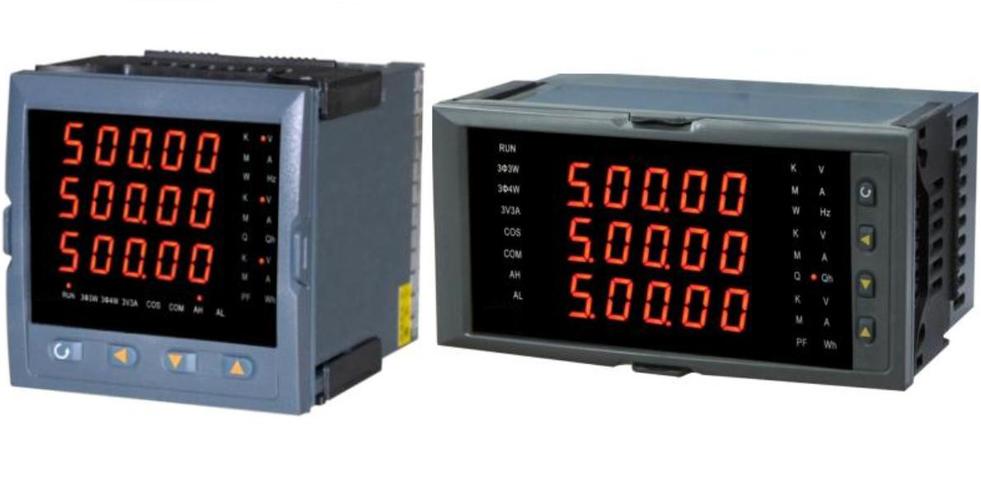

尺寸大小

外形代号外形尺寸开孔尺寸
A(mm)B(mm)C(mm)D(mm)E(mm)
42方形12012080111111
6方形8080767676
96方形9696788181
72方形7272746767
展开表格

应用范围

安装方法

1）.在固定的配电柜上，选择合适的地方开一个开孔尺寸的安装孔。

2）.松开定位螺丝，取下固定夹。

3）.将仪表安装插入配电柜的仪表孔中。

4）.插入仪表的固定夹，固定定位螺丝。

注：L-N为辅助电源 请按仪表外壳接线图正确接线

三相电流表

接线方法

电流输入：标准额定输入电流为5A,大于5A的情况应使用外部CT。如果使用的CT上连有其它仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开CT一次回路或者短接二次回路。建议使用接线排，不要直接接CT，以便于拆装。
