FM内置天线（安装在电子通讯产品内部的装置）

背景信息

FM（frequency modulation）调频广播是上世纪60年代开始出现的一种广播技术，由于音质好，不易受干扰，可以实现立体声等特点迅速发展起来，目前，调频调频广播接收不仅是收音机，很多得电子产品都集成了该功能，成为了音视频和通讯产品的标准配置功能。

随着芯片技术的不断进步，主控芯片的集成度越来越高，带动了了便携式电子产品的功能多样和小型化。FM收音机功能在便携式产品中的使用已经非常普遍。FM的工作频率在76Mhz~108Mhz的范围，按照1/4波长，FM收音天线的长度要求一米，所以通常，这类产品的FM天线大都采用拉杆天线，也有采用耳机的地线来做的天线才能保证足够的天线长度，但是拉杆天线太长，对产品的小型化不利，耳塞天线携带和使用也很不方便，正是因为如此，内置FM收音天线成为人们迫切的需求。

问题与优势

FM内置天线的问题：

FM天线内置后因有效长度太短、增益太小使收音效果变差，如何解决内置小体积天线，与带宽以及高增益的矛盾？采用加感谐振后，虽然提高了增益，但是变成一种窄带谐振，如何解决增益和带宽的矛盾？电子产品内部电磁场辐射对天线接受的影响，如何克服？如何克服手握带来的频率漂移？鉴于以上的原因，现在市面上已有的大多数FM内置天线产品普遍存在以下不足：

1、

2、

3、

4、

磁性收音天线的优势

微航的内置天线采用自有专利技术有机磁性材料做为骨架绕线而成，具有磁性强度、线圈线径、线距和绕制造方式多种可调参数，性能有很大的提升，有效地解决了FM天线内置带来上述问题，同比其他内置天线，性能更优，得到了行业的认可。

●

采用磁性材料扩展了频率带宽

●

频率漂移小

●

改善了抗人体干扰性能，方向性好

●

天线的增益得到改善

●

有效的减少产品内部的电磁干扰对收音的影响，使得产品在结构设计上受到的约束和限制减少。

●

有类似插脚元件的引脚，安装方便

目前推出了手机型和音响型两个系列多种规格的内置FM天线。

第二代磁性FM内置天线的介绍

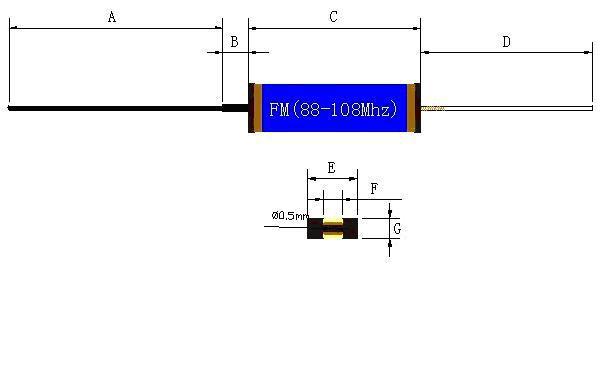

外观图

第二代磁性FM收音天线

C：天线的本体，该本体内芯是磁芯材料的骨架，中间绕线，外层包覆高粘性的胶，是FM天线接收信号的部分，是天线的核心部位。

D：天线的引脚，连接天线的馈点，引脚的长度按照客户的要求定制，引脚的连接方式可采用硬线和软线两种连接方式。

硬线连接：半硬质合金线（和插件电阻、电容的引脚一样的材质），直径0.5mm。可以根据装配的要求折弯成要求的形状，外表没有绝缘层。

软线连接：采用直径1mm的导线，或者直接将本体中的漆包线引出来，外表有绝缘层

A：匹配线，可以提高天线的增益，长度按照客户的要求定制，可以采用半硬质合金（直径0.5mm），也可以采用直径1mm的导线。注意半硬质合金的外表没有绝缘层，导线的外表有绝缘层。在手机中，由于空间的限制，大部分情况下都不用匹配线。

B：匹配线的连接部分，如果没有匹配线，这个部分也就不需要了。

微航磁性材料和器件设计及制造技术申请了专利

专利名称：聚合物基磁性电介质材料及其制造电子元器件的工艺

发展历史

外观图

a，黑色胶纸手工包装b，端子采用漆包线缺点：不耐高低温，不耐盐雾试验，安装不方便，外观不美观，手工制作，成本贵，一致性不好。

FM内置天线

a，采用耐高温的彩色膜包装，可耐高、底温和酸碱。

b，引脚端增加了半硬质合金，安装方便。

c，改良了磁性材料配方，增加了材料的牌号，天线的性能指标得到了提升。

d，改良了产品的制造工艺，保证了产品的一致性，降低了生产成本。

音响型

有手机型和音响型两个系列，多种外形尺寸规格。

FM内置天线
