管式曝气器，主要用于城市污水和有机工业废水处理系统的充氧，管式曝气器具有结构简单、氧利用率高、性能可靠、气孔不易堵塞、污水不倒灌、环向受力均匀、寿命长、安装维修方便、系统价格低廉等特点。具有良好的化学稳定性，不含增塑剂，能长久保持弹性，耐酸碱、不硬化、不脆化、不老化。产品的气泡直径小，既能保持高的氧转化率，又能达到混合搅拌的作用。采用自闭孔结构，微孔不堵塞。安装、拆卸方便。降低能耗。

气泡直径

1mm-4mm

服务面积

0.8-1.2

曝气管直径

Ф65mm×1000mm

空气阻力损失

2800Pa

产品简介

配件说明：1堵头、2不锈钢卡箍、3曝气器本体、4曝气器微孔、5连接头、6垫片Ⅰ、7垫片Ⅱ、8中心管、9配气管、10弯板

构造

曝气膜片、支撑管、空气管道。管式曝气器外径69mm，常规为580mm、800mm和1000mm。长度在580mm以下采用挤出或模压成型，长度大于580mm采用挤出成型。膜管上以1.5mm大小、2×2.5mm的间距打孔，能产生直径1-3mm的均匀微小气泡膜管顶部有15mm长无气孔区，当中断供气时膜片立即恢复原状。对空气入口起自动防逆流作用。

材质

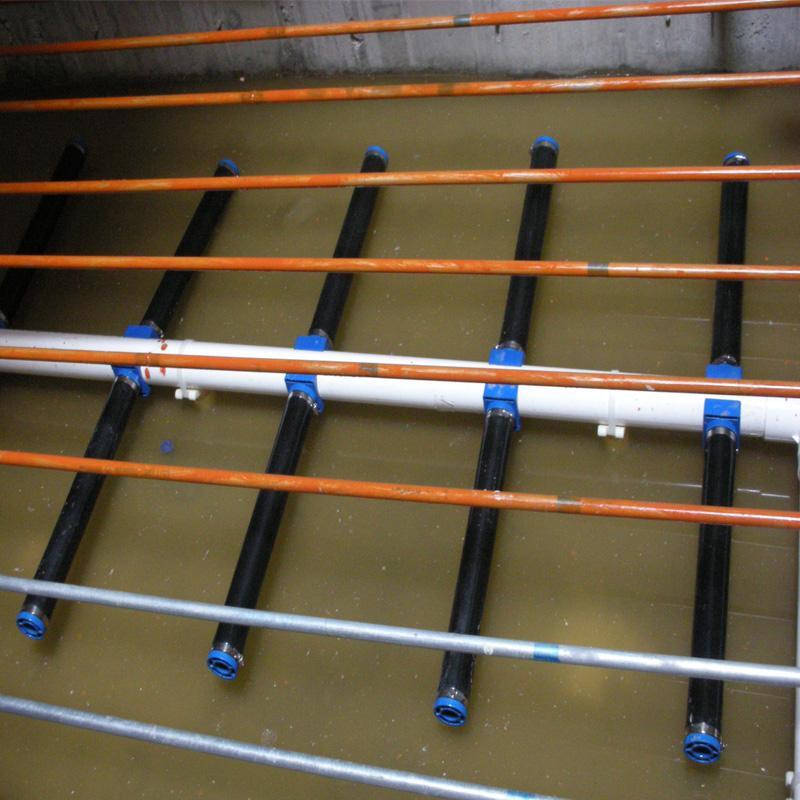

安装实图

1、橡胶膜片采用三元乙丙橡胶，具有耐热、耐臭氧、耐酸碱、化学稳定性好等特点，与一般橡胶膜相比，可大大提高其使用寿命。

2、曝气孔为一字形长孔，使其具有良好的可张性和瞬时闭合性，曝气时可释放出直径小于3mm的微型气泡，以获得较高的氧利用率，其氧利用率为35～42%。

3、支撑管为ABS或PVC材质。

4、空气管道是采用工程塑料ABS材质，采用中空、充水形式，大大降低了曝气系统在水中的浮力。

技术参数

规格服务水深有效服务面积通气量氧利用率充氧能力阻力损失形成气泡直径
ф65mm5m1－3m/套5-10m/套>28%0.112-0.185kg/h.m2000-3000Pam/h0.2-3mm
