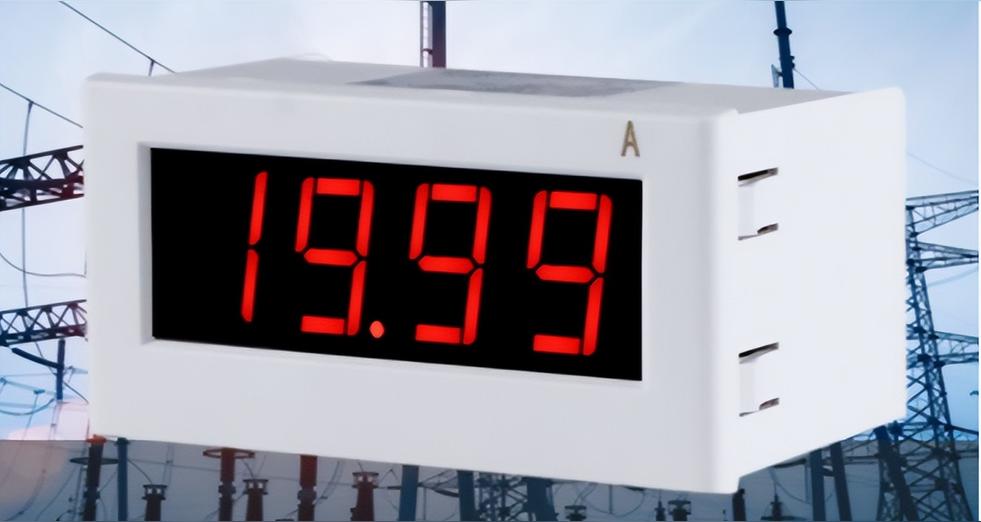

单相电流表具有安装方便、接线简单、维护便利、工程量小、现场可编程设置输入参数等特点。

中文名

单相电流表

湿度

≤93% 无腐蚀气体场所

电源电压

AC 220V±10%

工作条件

环境温度：-25℃~55℃

产品特点

■单相电流表真有效值测量、整四位显示

■单排LED同时显示A、B、C单相电流

■单相电流表可选带上下限报警控制功能

■可编程通过面板按键任意调节显示值1~9999

■可选带通讯功能、通讯地址、波特率

■软件调校、精度高、长期工作免调校 AST单相电流表采用交流采样技术，能测量电网中的电流，用户可通过仪表面板按键设置倍率，性价比极高。具有安装方便、接线简单、维护便利、工程量小、现场可编程设置输入参数等特点，并且能够完成与业界不同PLC，工控计算机的组网通信。实现企事业单位智能化管理，为电气节能专项审计提供依据。

测量：单相电流显示：一排LED数码/LCD液晶显示

用途：适用于电力电网，自动化控制系统。主要测量电网中的电流参量

扩展：AC5A以上需配互感器

选配：可选带RS485通讯接口、变送输出(DC4～20mA、DC0～20mA)、上下限报警控制功能

单相电流表

技术指标

输入输入电压：500V（特殊可订做）显示LED整四位，显示数据更新时间：1S
电流：5A、1A（特殊可订做）显示0~9999
过载持续1.2倍精度等级0.5%
瞬时：电压2倍/秒、电流10倍/秒隔离耐压2KV/50Hz/1min
扩展配互感器或分流器扩展量程绝缘电阻≥100MΩ
频率50Hz±10%平均正常工作时间≥9000h
展开表格

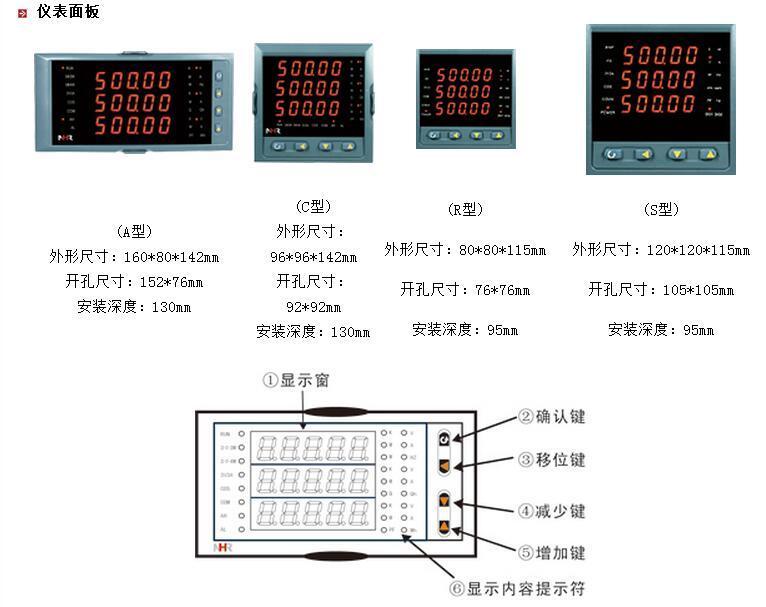

尺寸大小

外形代号外形尺寸开孔尺寸
A(mm)B(mm)C(mm)D(mm)E(mm)
42方形12012080111111
6方形8080767676
96方形9696788181
72方形7272746767
展开表格

外形尺寸

应用范围

控制系统、能源管理系统、变电站自动化、配电网自动化、楼宇自动化、工业自动化、小区电力监控、智能建筑、开关柜等。

安装方法

安装步骤

1）.在固定的配电柜上，选择合适的地方开一个开孔尺寸的安装孔。

2）.松开定位螺丝，取下固定夹。

3）.将仪表安装插入配电柜的仪表孔中。

4）.插入仪表的固定夹，固定定位螺丝。

注：L-N为辅助电源 请按仪表外壳接线图正确接线

电控柜仪表

接线方法

电流输入：标准额定输入电流为5A,大于5A的情况应使用外部CT。如果使用的CT上连有其它仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开CT一次回路或者短接二次回路。建议使用接线排，不要直接接CT，以便于拆装。

相关产品

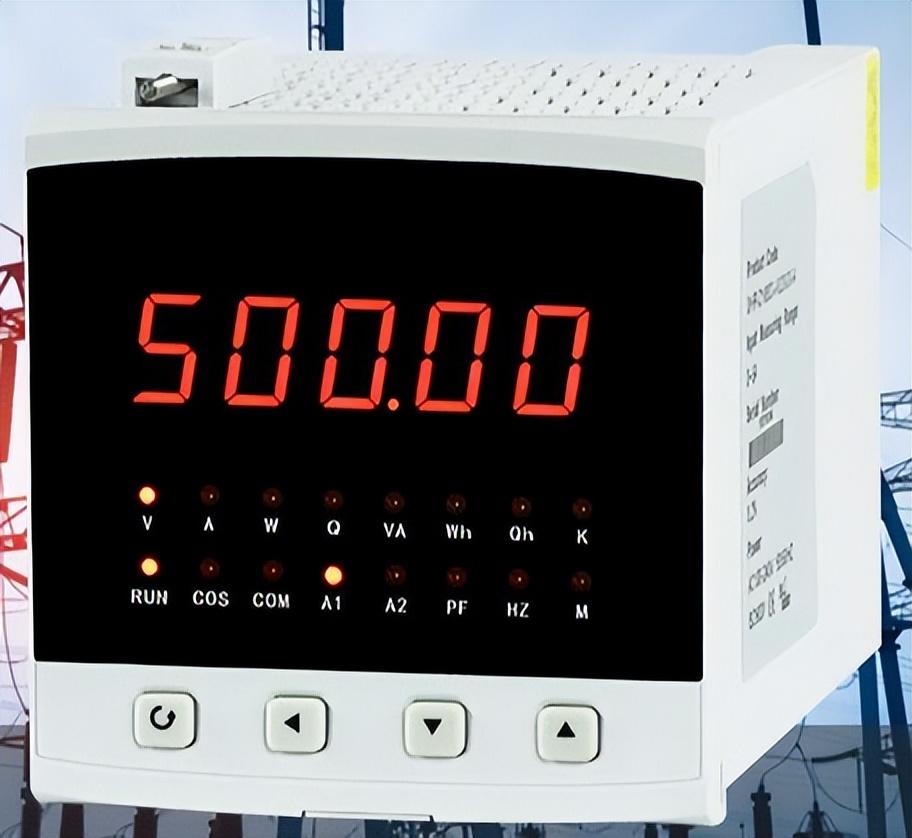

单相数显电流表

单显数显电流表分为单相数显电流表和三相数显电流表，该表具有变送、LED（或LCD）显示和数字接口等功能，通过对电网中各参量的交流采样，以数字形式显示测量结果。经CPU进行数据处理．将三相（或单相）电流、电压、功率、功率因数、频率等电参量由LED（或液晶）直接显示，同时输出0～5V、0—20mA或4—20mA相应的模拟电量，与远动装置RTU相连；并带有RS--232或485接口。
