高炉原料经过预处理后的储存、输送、提升、装炉等设备所组成的系统。

高炉供料系统供料系统的特点是运输数量大、工作节律性强。它的任务是将经过预处理的铁矿石、焦炭和辅助原料分别从原料场、烧结厂、炼焦厂用火车或皮带运输机送到高炉贮焦槽和贮矿槽。贮焦槽容积约为高炉容积的 0.7倍，贮焦6～8小时；贮矿槽容积约为高炉容积的1.6倍，贮矿9～14小时；辅助原料贮存20小时左右。原料、燃料由筛分器筛分后，经称量车卸入料罐或料车;20世纪上半叶大多使用斜桥供料;70年代大型高炉使用带式输送机上料，皮带宽1.6～2.5米，斜倾角12°～13°左右，速度2米／秒左右。

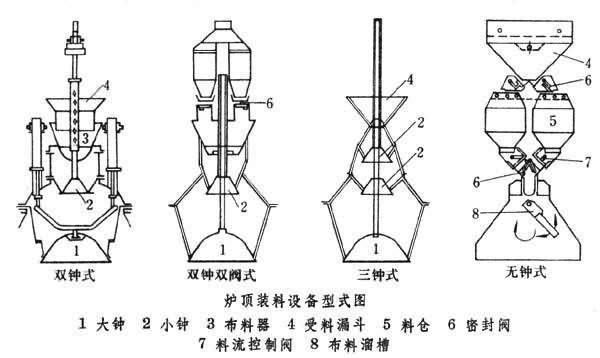

炉顶装料设备  早期小高炉炉顶为敞口式，由人工装料。后来发展为封闭式。1850年出现单钟炉顶；1907年出现双钟炉顶；60年代以后出现三钟炉顶、带封闭阀的双钟炉顶和最新的无钟炉顶（见图）。炉顶大钟的斜度50°～60°，一般53°，采用二段斜倾角，外加护板，一般寿命约为5～7年。高炉大型化以后，大钟太大，运输不便，而且造成炉顶的布料径向不匀。60年代联邦德国设置可调炉喉导料板，改进布料，煤气利用率增高，焦比降低约30公斤／吨生铁，并能保护炉身砖衬。日本有带导料板和密封阀双钟炉顶的高炉。

高炉供料和装料系统

现在新建高炉多采用无钟炉顶。这种炉顶是1970年由卢森堡保罗·伍尔斯公司（S.A.Paul Wurth Co.简称P.W.）发展的，1972年在联邦德国试验成功。中国首钢1979年在2号高炉，1982年在4号高炉采用这种炉顶，取得很好效果。无钟炉顶有带密封阀的炉顶料仓和旋转溜槽。它有以下优点：①可选择多种布料方式，如圆环布料、扇形布料、螺旋布料、定点布料等，实现最佳布料，充分利用煤气能量，并能防止炉内布料偏斜现象和堵塞局部气流通道。②原料、燃料混层较少，对高炉使用球团和型焦有利。③设备重量较一般炉顶约减轻一半，炉顶吊车可由 120吨改为30吨，炉顶框架可降低，节省投资。④维修方便，更换溜槽时间仅为4～8小时（各式有钟炉顶换大钟需2～7日），提高高炉作业率，延长高炉寿命。无钟炉顶用的炉料必须粒度整齐，否则粒度偏析大。

1944年美国高炉首先把炉顶压力提高到 0.7大气压(按超压量计)进行操作。高压操作对高炉顺行和增产效果明显，对降低焦比也有利。近年炉顶压力一般在1.0～2.5大气压，最高可达3大气压。高压炉顶设置均压阀和放散阀，大小钟斗内一般充有净煤气。
